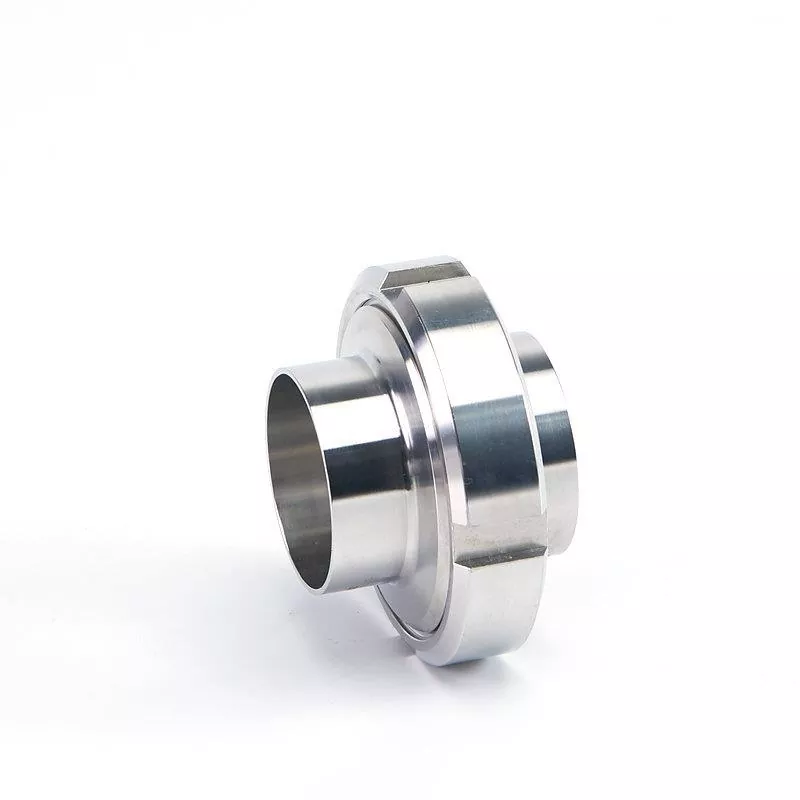

Hiệp hội thép không gỉ vệ sinh DIN 11851 là một trong những giải pháp kết nối truyền thống được sử dụng trong thiết bị xử lý vệ sinh của Châu Âu. Không giống như các kết nối ống hàn yêu cầu lắp đặt cố định, khớp nối DIN cho phép người vận hành ngắt kết nối và kết nối lại các phần đường ống trong quá trình kiểm tra, vệ sinh hoặc bảo trì thiết bị.

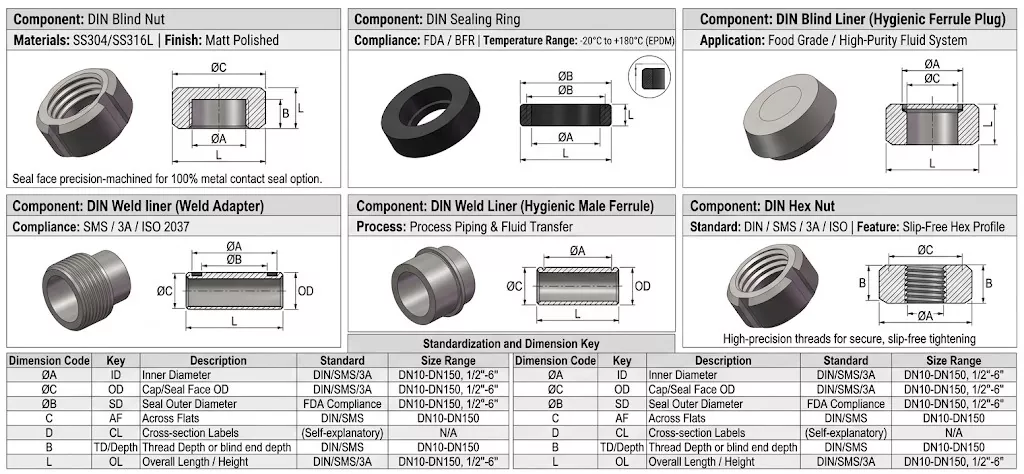

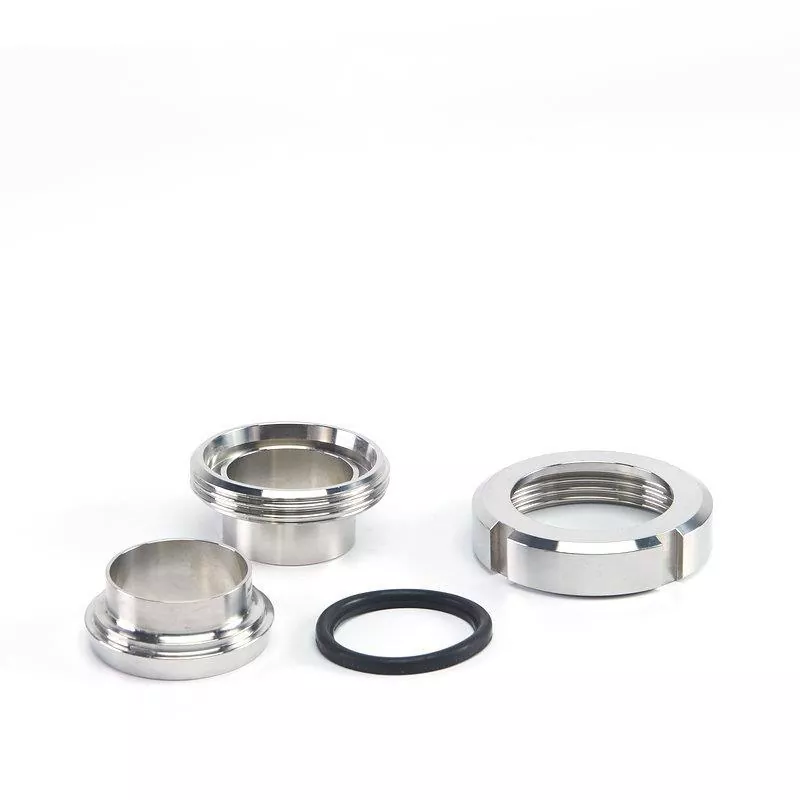

Một bộ kết nối DIN 11851 hoàn chỉnh thường bao gồm một đai ốc có rãnh tròn, bộ phận có ren, lớp lót và vòng đệm. Các bộ phận được gia công chính xác phối hợp với nhau để cung cấp kết nối cơ học ổn định trong khi vẫn duy trì dòng chảy bên trong trơn tru phù hợp cho các ứng dụng vệ sinh.
Tại DINGYUE, chúng tôi sản xuất Hiệp hội thép không gỉ vệ sinh DIN 11851 theo yêu cầu đường ống vệ sinh thường được sử dụng ở Châu Âu, cung cấp các cụm liên kết hoàn chỉnh và các bộ phận thay thế cho các nhà sản xuất thực phẩm, sữa, đồ uống, dược phẩm và thiết bị chế biến.
|
Thông số/Tính năng |
Thông số kỹ thuật chi tiết |
|
Tùy chọn vật liệu |
Thép không gỉ AISI 304 / 316L cao cấp |
|
Tiêu chuẩn chiều |
Tiêu chuẩn DIN 11851 (Kích thước ống hệ mét) |
|
Phạm vi kích thước |
DN10 đến DN150 |
|
Bộ thành phần |
Đai ốc có rãnh tròn (DIN 11851), Phần có ren đực, Lớp lót và Vòng đệm hình chữ D |
|
Tùy chọn vòng đệm |
EPDM, Silicone, FKM (Viton), PTFE (FDA 21 CFR 177.2600 & EC 1935/2004) |
|
Áp suất làm việc |
Lên đến 40 bar (DN10–DN40) / Lên đến 25 bar (DN50–DN100) |
|
Chứng nhận |
EN 10204 3.1 Chứng chỉ kiểm tra vật liệu (MTC), PED/CE |
Do thiết kế hệ mét mạnh mẽ và định mức áp suất vượt trội, việc chỉ định liên kết DIN được áp dụng rộng rãi trong các lĩnh vực sản xuất hợp vệ sinh trên toàn cầu:
Sản xuất bia & Đồ uống: Cần thiết cho các bảng phân phối của nhà máy bia, hầm lên men và dây chuyền đóng chai.
Sữa & Chế biến sữa: Được sử dụng rộng rãi trong các đơn vị tiếp nhận sữa nguyên liệu, vòng thanh trùng và bể sản xuất phô mai.
Dược phẩm & Công nghệ sinh học: Sự kết nối đáng tin cậy giữa bể chuẩn bị đệm lỏng và dây chuyền xử lý tiện ích.
Hóa chất & Mỹ phẩm: Thích hợp cho các dòng kem có độ nhớt cao, xà phòng lỏng và bình trộn hoạt chất.
Để duy trì vòng đệm kín không bị rò rỉ và kéo dài tuổi thọ của vòng đệm đàn hồi trong quá trình vận hành:
Căn chỉnh thích hợp: Đảm bảo phần ren và mặt lót đồng tâm trước khi gắn đai ốc có rãnh để tránh bị kẹt ren hoặc kẹp gioăng.
Dụng cụ cờ lê: Sử dụng cờ lê cờ lê DIN C chuyên dụng để siết chặt đai ốc tròn đến mức mômen xoắn quy định mà không làm hỏng các khe bên ngoài.
Bảo trì phòng ngừa: Kiểm tra mọi liên kết DIN đang hoạt động trong quá trình bảo trì nhà máy theo lịch trình, kiểm tra độ phồng của vòng đệm hoặc vết lõm trên bề mặt và thay thế các miếng đệm như một phần của quá trình bảo trì định kỳ.
Được sử dụng để nối hai ống xử lý nội tuyến, cho phép lắp ráp, tháo rời và kiểm tra dây chuyền nhanh chóng mà không cần cắt kim loại. Điều này lý tưởng cho các hệ thống vệ sinh cần vệ sinh hoặc bảo trì thường xuyên.
Được sử dụng để bịt kín một cách an toàn phần cuối của đường ống hoặc cổng thiết bị đang hoạt động. Bằng cách thay thế lớp lót bằng một tấm đệm chắc chắn bên trong đai ốc lục giác, nó sẽ tạo ra một ngõ cụt vô trùng, chống rò rỉ để tắt máy tạm thời hoặc mở rộng trong tương lai.
Các khe trên đai ốc được thiết kế để bạn có thể sử dụng cờ lê móc để siết chặt lại một cách an toàn. Những rãnh khía đó giúp dụng cụ có độ bám chắc chắn để bạn có thể xoay dụng cụ xuống thật chặt mà không bị trượt, ngay cả khi tay ướt hoặc trong không gian chật hẹp.
DIN 11851 dựa trên tiêu chuẩn đường ống vệ sinh theo hệ mét của Châu Âu và được sử dụng rộng rãi trong các thiết bị xử lý của Châu Âu. Các khớp nối 3A tuân theo các tiêu chuẩn vệ sinh của Hoa Kỳ và thường được sử dụng với các hệ thống ống vệ sinh kiểu Mỹ.
Có, miễn là kích thước ống, thông số kỹ thuật kết nối và cấu trúc đệm kín phù hợp với hệ thống hiện có. Đối với các dự án thay thế, nên xác nhận kích thước DIN ban đầu.
Các công đoàn DIN 11851 có lịch sử lâu đời trong thiết bị sữa Châu Âu vì chúng cung cấp một kết nối có thể tháo rời để hỗ trợ làm sạch, kiểm tra và bảo trì.
Miếng đệm phù hợp phụ thuộc vào nhiệt độ làm việc, hóa chất tẩy rửa và phương tiện xử lý. EPDM, Silicone, FKM và PTFE thường được chọn cho các điều kiện hoạt động khác nhau.
Đúng. DINGYUE cung cấp các bộ phận liên kết hoàn chỉnh cũng như các bộ phận riêng lẻ cho các nhà sản xuất thiết bị, nhà phân phối và các dự án thay thế bảo trì.
Đúng. Chúng tôi cung cấp kích thước, vật liệu, tùy chọn niêm phong tùy chỉnh và sản xuất OEM theo bản vẽ của khách hàng hoặc yêu cầu về đường ống vệ sinh.
