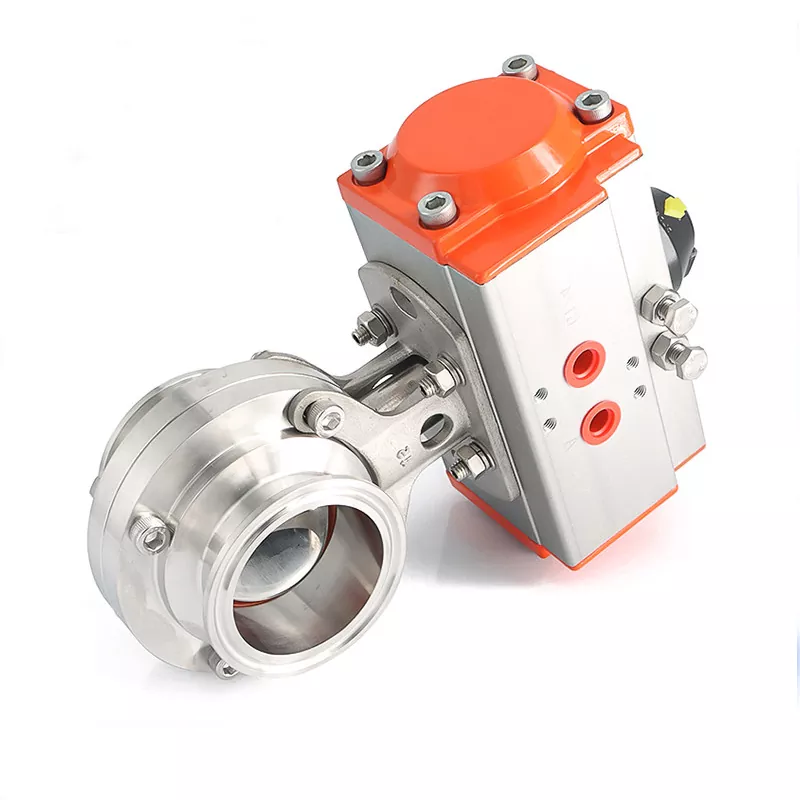

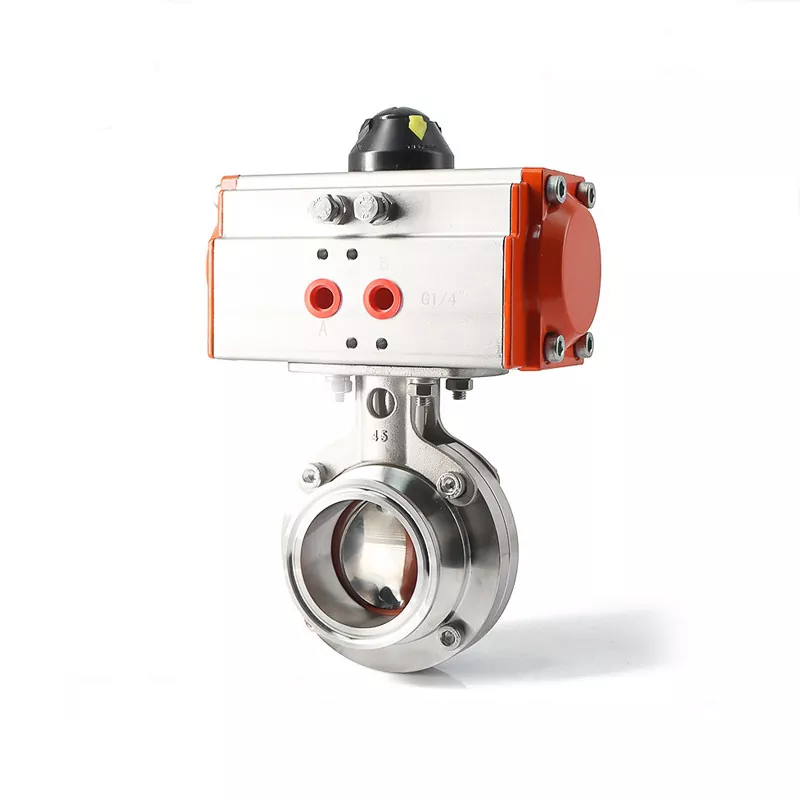

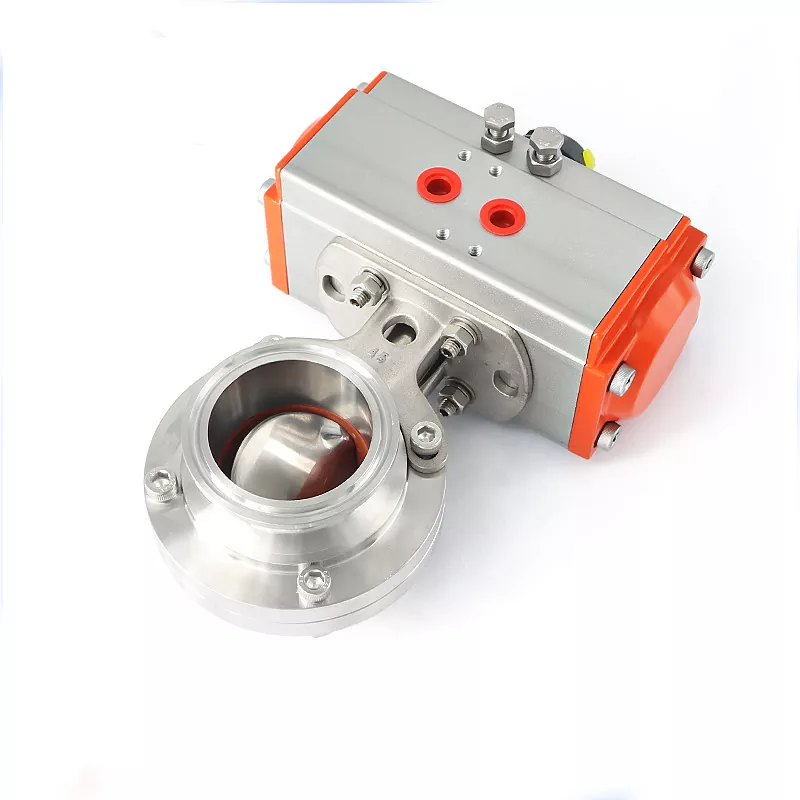

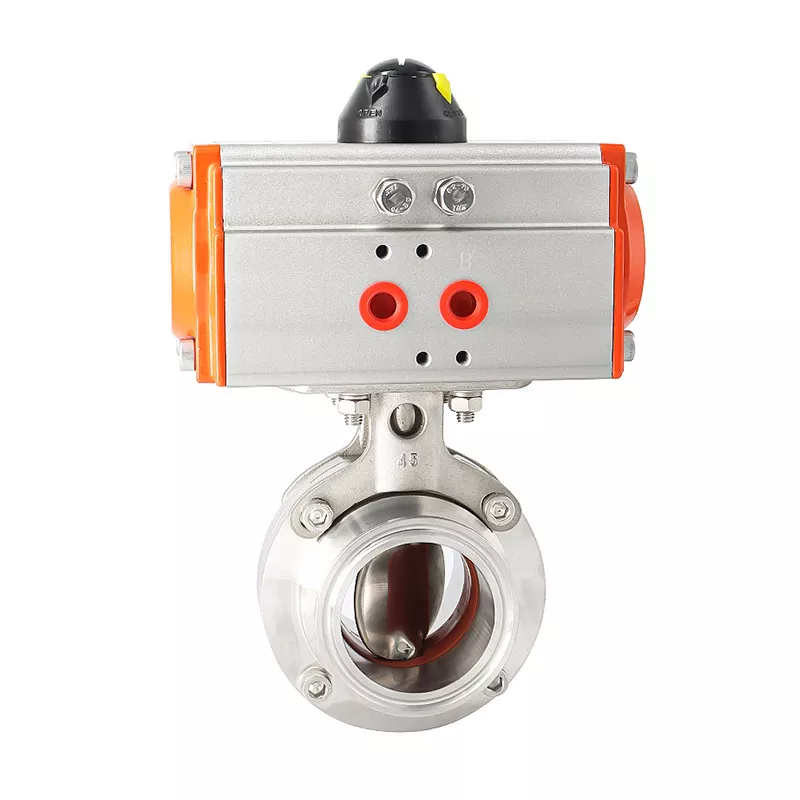

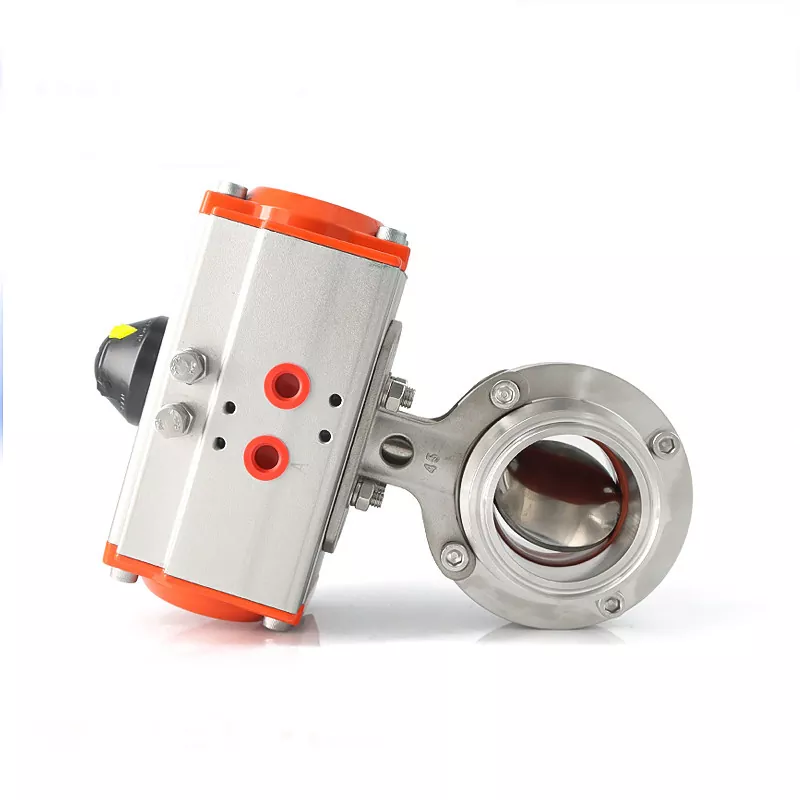

Van bướm vệ sinh khí nén ngang

Được sản xuất từ ​​​​thép không gỉ 316L làm vật liệu thân và đĩa tiêu chuẩn, Van bướm vệ sinh khí nén nằm ngang có sẵn với các tùy chọn niêm phong EPDM, PTFE hoặc FKM. Khách hàng cũng có thể chọn các loại thiết bị truyền động khí nén, chỉ báo vị trí, giá đỡ và kết nối vệ sinh khác nhau để phù hợp với yêu cầu về thiết bị và đường ống của mình.

DINGYUE cung cấp van vệ sinh cho các ứng dụng làm mát bằng chất lỏng trong thực phẩm và đồ uống, dược phẩm sinh học, hóa chất và trung tâm dữ liệu, với khả năng truy xuất nguồn gốc vật liệu, gia công chính xác và kiểm tra áp suất van áp dụng 100% hỗ trợ cung cấp B2B nhất quán.

Van hoạt động như thế nào

Nguyên lý hoạt động kết hợp van bướm quay một phần tư với dẫn động bằng khí nén.

Trình tự vận hành

Khí nén → Thiết bị truyền động khí nén → Thân van → Xoay đĩa → Kiểm soát dòng chảy

Khi khí nén đi vào bộ truyền động, bộ truyền động sẽ tạo ra chuyển động quay làm quay đĩa bướm.

Vị thế mở

Đĩa quay gần như thẳng hàng với đường ống, cho phép chất lỏng đi qua van.

Vị trí đóng

Đĩa quay dọc theo đường dẫn dòng chảy, tắt đường ống.

Vận hành tự động

Bộ truyền động khí nén có thể nhận tín hiệu từ hệ thống điều khiển của nhà máy, cho phép đóng mở tự động theo trình tự quy trình.

Điều này làm cho van phù hợp với các ứng dụng mà người vận hành cần vận hành van lặp lại mà không cần truy cập thủ công vào mọi van trong hệ thống đường ống.

Tùy chọn không an toàn

Tùy thuộc vào bộ truyền động được chọn:

· Tác động kép: Khí hoạt động cả khi đóng và mở.

· Thường đóng (NC): Lực lò xo đưa van về vị trí đóng khi loại bỏ không khí.

· Thường mở (NO): Lực lò xo đưa van về vị trí mở khi loại bỏ không khí.

Cấu hình chính xác phụ thuộc vào chiến lược kiểm soát quy trình và vị trí lỗi yêu cầu.

Thông số kỹ thuật & vật liệu

Ưu điểm kỹ thuật chính

Cấu hình khí nén nhỏ gọn

Bộ truyền động khí nén cung cấp khả năng vận hành tự động mà không cần truy cập thủ công vào tay cầm van, giúp việc lắp ráp thiết bị và điều khiển quy trình tập trung trở nên thiết thực.

Xây dựng thép không gỉ hợp vệ sinh

Cấu hình thép không gỉ 316L tiêu chuẩn mang lại khả năng chống ăn mòn và rất phù hợp với môi trường chất lỏng đòi hỏi vệ sinh và độ tinh khiết cao.

Bề mặt bên trong mịn

Bề mặt hoàn thiện bên trong Ra ≤ 0,8 μm có sẵn cho cấu hình được chỉ định, giúp giảm diện tích mà vật liệu xử lý có thể tích tụ.

Vật liệu niêm phong linh hoạt

EPDM được cung cấp dưới dạng phốt tiêu chuẩn, trong khi PTFE và FKM có sẵn cho các ứng dụng yêu cầu các đặc tính hóa học hoặc nhiệt độ khác nhau.

Nhiều cấu hình kết nối

Cấu hình Tri-Kẹp, ren/liên kết và hàn đối đầu cho phép van phù hợp với các hệ thống đường ống vệ sinh khác nhau.

Cấu hình truyền động

Cấu hình bộ truyền động khí nén tác động kép, thường đóng và thường mở cho phép các kỹ sư chọn logic vận hành theo quy trình.

Kiểm soát vật liệu có thể theo dõi

DINGYUE cung cấp Báo cáo thử nghiệm vật liệu (MTR) và truy xuất nguồn gốc số nhiệt cho các đơn đặt hàng hiện hành, hỗ trợ xác minh vật liệu trong suốt quá trình cung cấp.

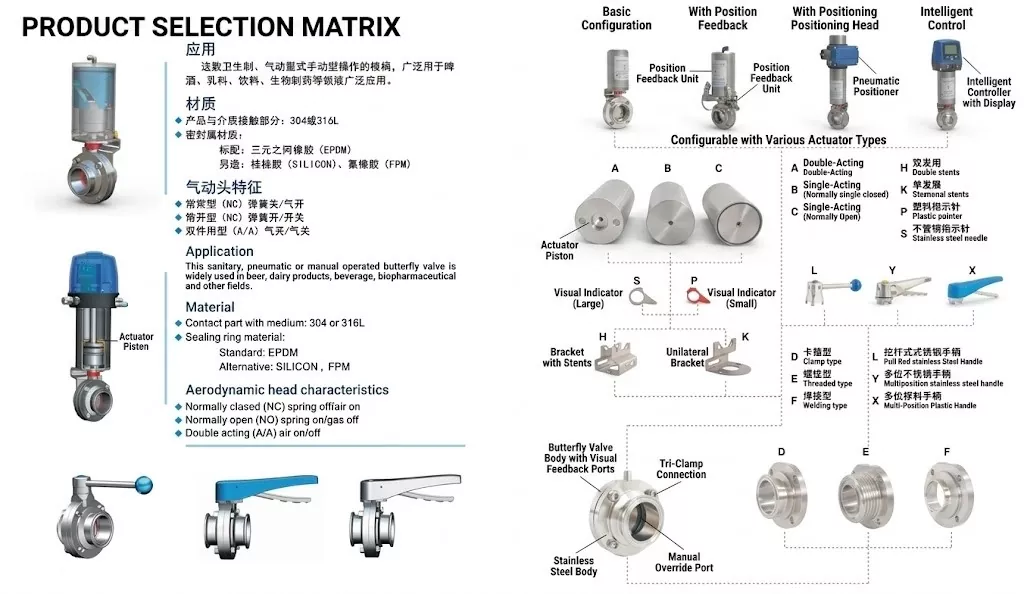

Lựa chọn thiết bị truyền động khí nén

Bộ truyền động xác định cách van bướm vệ sinh phản ứng với tín hiệu khí nén và điều gì xảy ra khi nguồn cung cấp không khí bị gián đoạn.

Thiết bị truyền động tác động kép

Mã số: A

Áp suất không khí được sử dụng cho cả việc mở và đóng.

Thích hợp cho:

· Dây chuyền xử lý tự động

· Đạp xe thường xuyên

· Hệ thống cung cấp khí nén liên tục

· Các ứng dụng yêu cầu đóng mở có kiểm soát

Tác động đơn thường đóng

Mã số: B

Bộ truyền động sử dụng khí nén để mở van, đồng thời lực lò xo đưa van về vị trí đóng khi áp suất không khí bị loại bỏ.

Được khuyến nghị khi quá trình này yêu cầu cấu hình không đóng được.

Tác động đơn thường mở

Mã số: C

Bộ truyền động sử dụng khí nén để đóng van, đồng thời lực lò xo đưa van về vị trí mở khi áp suất không khí bị loại bỏ.

Được khuyến nghị khi quá trình này yêu cầu cấu hình không mở được.

Tùy chọn chỉ báo vị trí

S - Chỉ báo thép không gỉ

Một chỉ báo cơ học bền bỉ phù hợp với môi trường công nghiệp đòi hỏi khắt khe.

P — Chỉ báo có khả năng hiển thị cao bằng nhựa

Một chỉ báo nhẹ được thiết kế để dễ dàng xác định trực quan vị trí van.

Tùy chọn kết nối và lắp đặt

Cấu hình kết nối và lắp đặt phải được lựa chọn theo hệ thống đường ống hiện có và không gian lắp đặt có sẵn.

Kết nối ba kẹp - D

Một kết nối vệ sinh nhả nhanh được sử dụng rộng rãi trong các hệ thống xử lý hợp vệ sinh.

Lợi ích bao gồm:

· Dễ dàng cài đặt

· Tháo lắp nhanh

· Bảo trì thuận tiện

· Thích hợp cho hệ thống đường ống vệ sinh

Kết nối theo luồng / Liên kết - E

Được thiết kế cho các hệ thống đường ống yêu cầu kết nối ren hoặc kiểu liên kết.

Tùy chọn này có thể được xem xét khi thiết bị xung quanh sử dụng giao diện ren hợp vệ sinh tương thích.

Kết nối hàn đối đầu - F

Được thiết kế để lắp đặt đường ống cố định.

Các kết nối hàn đối đầu có thể được sử dụng khi van được tích hợp trực tiếp vào đường ống xử lý và không cần phải tháo ra thường xuyên.

Giá đỡ gắn

H — Giá đỡ hai mặt hạng nặng

Cung cấp cấu hình lắp bộ truyền động vào van mạnh mẽ cho các ứng dụng trong đó độ ổn định cơ học là quan trọng.

K — Giá đỡ một mặt

Cấu hình lắp đặt nhỏ gọn hơn trong đó không gian lắp đặt hoặc vị trí cảm biến cần được xem xét.

Đối với các nhà sản xuất thiết bị, việc định hướng bộ truyền động và khoảng trống xung quanh cần được xác nhận trước khi sản xuất.

Các ngành ứng dụng

Xưởng sản xuất tiên tiến

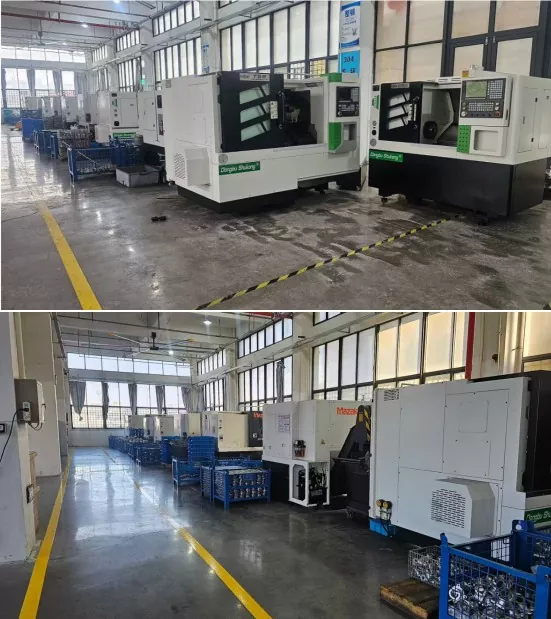

Bạn có thấy những biển hiệu đó trên tường nhà máy của chúng tôi không? Chúng tôi giữ các loại thép không gỉ khác nhau—như SS304 và SS316—ở các khu vực hoàn toàn riêng biệt bằng máy riêng. Chúng tôi không bao giờ trộn chúng lên. Điều này đảm bảo rằng khi bạn trả tiền cho kim loại chống gỉ, cao cấp, bạn sẽ nhận được chính xác số tiền bạn đã trả.
