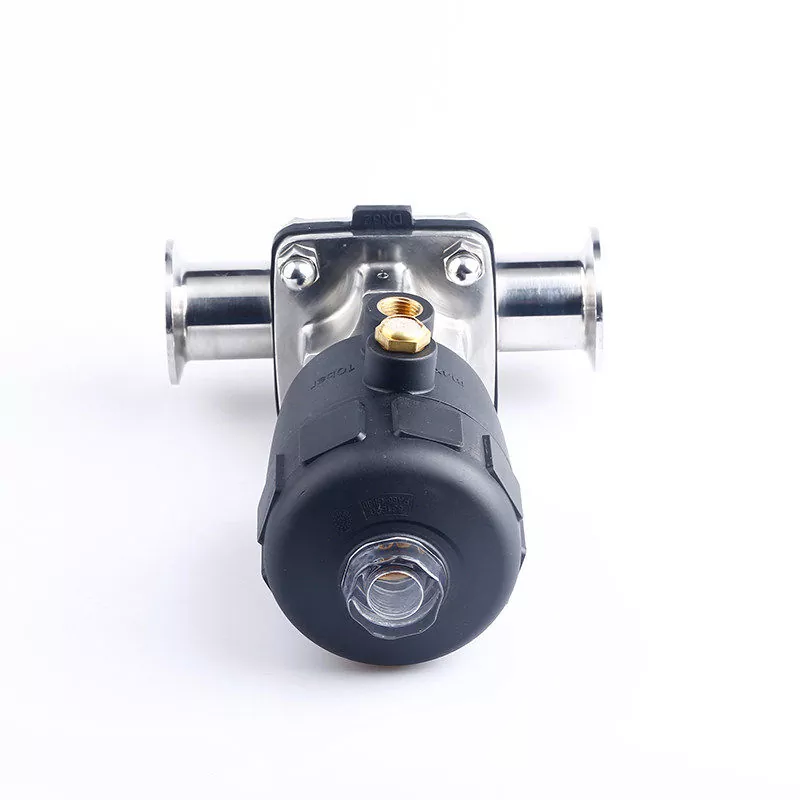

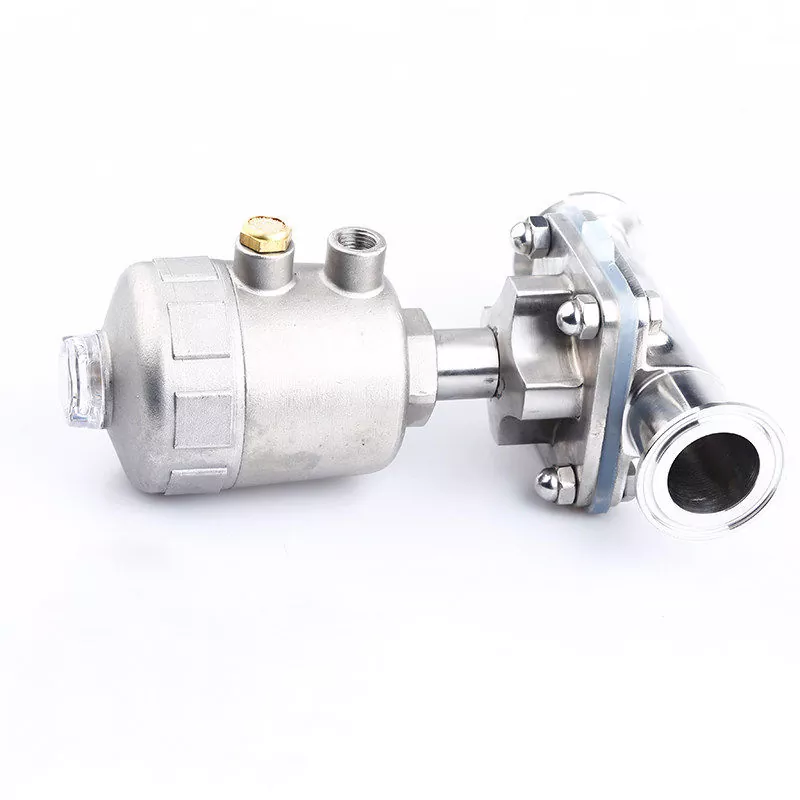

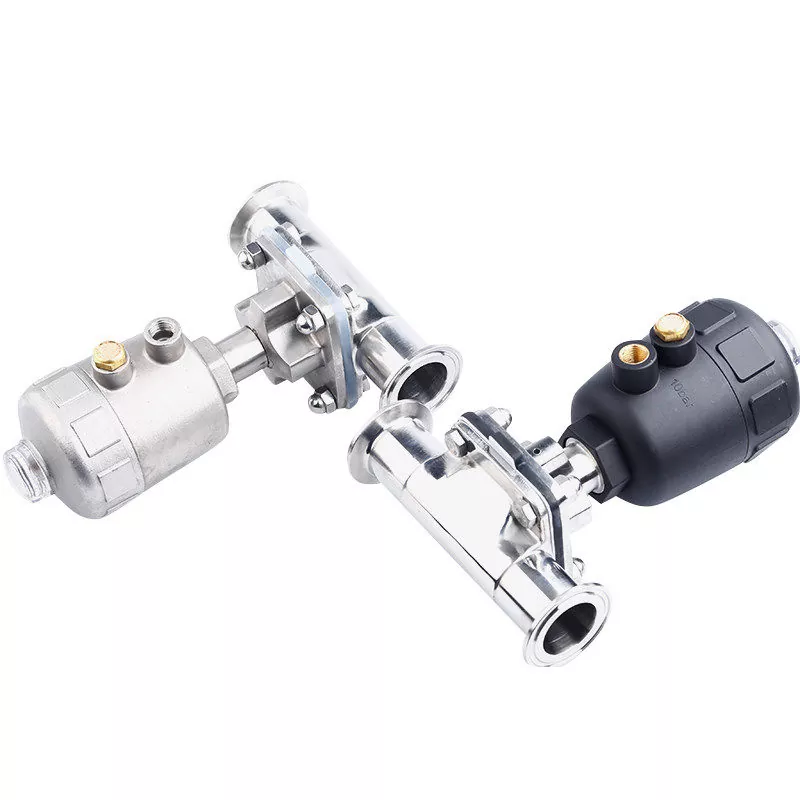

Van màng khí nén

Van màng khí nén DINGYUE được phát triển cho các dây chuyền xử lý trong đó việc điều chỉnh lưu lượng chính xác và độ sạch nghiêm ngặt đều quan trọng như nhau. Được điều khiển bởi bộ truyền động khí nén, nó cho phép đóng và mở tự động trong khi vẫn duy trì khả năng điều khiển phương tiện trơn tru mà không cần thao tác thủ công. Cấu trúc bằng thép không gỉ, thiết kế màng ngăn hợp vệ sinh và cấu trúc dễ bảo trì giúp nó phù hợp với các thiết bị xử lý vô trùng, hệ thống CIP và vòng làm mát có độ tinh khiết cao trong các cơ sở tiên tiến. Mỗi van được sản xuất dưới sự kiểm soát chất lượng nghiêm ngặt để hỗ trợ hiệu suất ổn định trong môi trường công nghiệp đòi hỏi khắt khe.

Thông số kỹ thuật chi tiết

Thiết bị truyền động khí nén hoạt động như thế nào?

Bộ truyền động khí nén sử dụng khí nén để điều khiển chuyển động đóng mở của van, thay thế thao tác thủ công bằng điều khiển tự động. Trong hệ thống van màng, bộ truyền động tạo ra lực cần thiết để di chuyển màng ngăn lên hoặc xuống, cho phép ngắt chất lỏng và điều chỉnh dòng chảy một cách chính xác.

Cơ chế hoạt động dựa trên ba thành phần chính:

· Buồng khí – Nhận khí nén và chuyển đổi áp suất không khí thành lực cơ học.

· Piston – Di chuyển dưới áp suất không khí để dẫn động thân van.

· Lắp ráp lò xo – Cung cấp lực quay trở lại trong bộ truyền động tác động đơn.

Đối với các ứng dụng vệ sinh, bộ truyền động thường đóng tác động đơn thường được lựa chọn vì nó cung cấp khả năng bảo vệ tự động ngắt khi nguồn cung cấp không khí bị gián đoạn.

Quy trình làm việc của bộ truyền động đóng thường tác động đơn

1. Không có nguồn cung cấp khí: Vị trí đóng van

Khi không cung cấp khí nén, lò xo bên trong vẫn ở vị trí mở rộng và đẩy thân bộ truyền động xuống dưới.

Lực hướng xuống ép chặt màng ngăn vào đế van, giữ cho van màng khí nén đóng lại và ngăn chặn dòng phương tiện.

Thiết kế thường đóng (NC) này cung cấp chức năng an toàn. Nếu dây chuyền sản xuất mất áp suất không khí đột ngột, van sẽ tự động trở về vị trí đóng, giúp ngăn ngừa rò rỉ, thất thoát sản phẩm và rủi ro ô nhiễm trong các quy trình nhạy cảm.

2. Kích hoạt nguồn khí: Vị trí mở van

Khi hệ thống điều khiển gửi tín hiệu vận hành, khí nén đi vào buồng truyền động và tạo áp suất lên piston.

Lực không khí đẩy piston lên trên đồng thời nén lò xo bên trong bộ truyền động. Khi piston di chuyển, thân được kết nối sẽ nâng màng ngăn ra khỏi bề mặt bịt kín, cho phép chất lỏng chảy qua đường ống.

Hoạt động tự động này cho phép phản ứng nhanh hơn, điều khiển từ xa và chuyển động van nhất quán trong các hệ thống sản xuất yêu cầu đạp xe thường xuyên.

3. Nguồn cung cấp không khí được giải phóng: Van trở về vị trí đóng

Khi khí nén được giải phóng, áp suất bên trong buồng truyền động sẽ giảm.

Nếu không có áp suất không khí giữ pít-tông ở đúng vị trí, lò xo sẽ ​​trở về trạng thái ban đầu và đẩy pít-tông và thân xuống. Cơ hoành di chuyển trở lại đế van, đóng van và dừng dòng chất lỏng.

Chức năng đặt lại tự động này đảm bảo van trở về vị trí đóng an toàn sau mỗi chu kỳ vận hành.

Tùy chọn bộ truyền động tác động kép

Bộ truyền động tác động kép hoạt động khác với thiết kế hồi xuân. Thay vì sử dụng lò xo hồi vị, nó dựa vào khí nén được cung cấp cho cả hai phía của piston.

· Mở: Không khí đi vào khoang dưới và đẩy piston lên trên để mở van.

· Đóng van: Không khí đi vào khoang trên và đẩy piston xuống dưới để đóng van.

Bởi vì cả hai chuyển động đều được cung cấp năng lượng bởi áp suất không khí, nên bộ truyền động tác động kép có thể mang lại tốc độ đóng mở nhanh hơn mà không cần lực cản của lò xo. Chúng thích hợp cho các hệ thống tự động nơi có nguồn cung cấp không khí liên tục và yêu cầu phản ứng van nhanh.

Chọn thiết bị truyền động phù hợp cho hệ thống của bạn

Bộ truyền động tác động đơn được ưu tiên cho các quy trình vệ sinh trong đó việc tắt an toàn là quan trọng, trong khi bộ truyền động tác động kép thường được chọn để tự động hóa tần số cao cần vận hành nhanh hơn.

Việc lựa chọn thiết bị truyền động phù hợp phụ thuộc vào các yếu tố như thiết kế hệ thống, lượng không khí sẵn có, tần suất hoạt động và các yêu cầu về an toàn quy trình.

Quy trình sản xuất

· Rèn chính xác: Chúng tôi sử dụng thép không gỉ chất lượng cao để rèn thân van màng khí nén.

· Gia công có độ chính xác cao: Chúng tôi sử dụng máy CNC để định hình đường dẫn dòng chảy và đánh bóng bề mặt bên trong thành lớp tráng gương. Điều này tạo ra một thiết kế không có chân cụt và dễ dàng làm sạch.

· Sản xuất màng: “Trái tim” của van màng khí nén là màng composite (PTFE + Cao su). Nó được thiết kế để có khả năng kháng hóa chất và rất linh hoạt để sử dụng lâu dài.

· Kiểm tra nghiêm ngặt: Tất cả các bộ phận được lắp ráp trong phòng sạch sẽ và vượt qua các bài kiểm tra áp suất cao để đảm bảo không rò rỉ.

Tại sao cần có các loại van vệ sinh khác nhau?

Trong hệ thống chất lỏng vệ sinh, van làm được nhiều việc hơn là chỉ bắt đầu hoặc dừng dòng chảy. Các quy trình sản xuất khác nhau liên quan đến các đặc tính môi trường, yêu cầu vệ sinh, điều kiện áp suất và quy trình làm sạch khác nhau. Van thích hợp cho sản xuất dược phẩm vô trùng có thể không phải là lựa chọn phù hợp cho dây chuyền chuyển đồ uống hoặc hệ thống sản phẩm có độ nhớt cao.

Đây là lý do tại sao các ngành công nghiệp sử dụng các thiết kế van vệ sinh khác nhau. Mỗi cấu trúc được phát triển để giải quyết các thách thức quy trình cụ thể, cân bằng độ sạch, hiệu quả dòng chảy, yêu cầu bảo trì và độ tin cậy vận hành.

1. Van màng vệ sinh – Dành cho các ứng dụng vệ sinh quan trọng

Trong dược phẩm, công nghệ sinh học và các quy trình có độ tinh khiết cao khác, việc ngăn ngừa ô nhiễm là ưu tiên hàng đầu. Van màng vệ sinh được thiết kế cho những ứng dụng này, trong đó ngay cả một lượng nhỏ vật liệu bị giữ lại cũng có thể ảnh hưởng đến chất lượng sản phẩm.

Cơ hoành tạo ra sự ngăn cách kín giữa cơ cấu van và chất lỏng xử lý. Cấu trúc này làm giảm các khu vực mà chất lỏng có thể bị mắc kẹt và giúp van dễ dàng vệ sinh hơn thông qua quy trình CIP hoặc SIP. Để vận chuyển môi trường vô trùng, hệ thống nước tinh khiết và các quy trình sinh học nhạy cảm, van màng cung cấp giải pháp đáng tin cậy để duy trì tính toàn vẹn của quy trình.

So với các thiết kế van khác, van màng thường được ưu tiên vì độ sạch hơn là xử lý dòng chảy nặng. Chúng phù hợp hơn với điều kiện áp suất vừa phải và các ứng dụng trong đó việc kiểm soát vệ sinh quan trọng hơn khả năng lưu lượng tối đa.

2. Van bướm vệ sinh – Để truyền chất lỏng khối lượng lớn hiệu quả

Dây chuyền sản xuất thực phẩm, đồ uống và sữa thường yêu cầu vận chuyển một lượng lớn chất lỏng qua đường ống mỗi ngày. Trong các ứng dụng này, van bướm vệ sinh được sử dụng rộng rãi vì chúng cung cấp khả năng kiểm soát dòng chảy hiệu quả với cấu trúc đơn giản và nhỏ gọn.

Thiết kế nhẹ giúp chúng trở nên thiết thực đối với các kích thước ống lớn hơn, đồng thời vận hành quay 1/4 nhanh cho phép đóng và mở nhanh trong chu kỳ sản xuất và làm sạch. Chúng thường được lắp đặt trên các bể chứa, đường ống vận chuyển và hệ thống CIP, nơi việc vận hành đáng tin cậy và bảo trì dễ dàng là rất quan trọng.

So với van màng, van bướm mang đến sự lựa chọn tiết kiệm hơn cho đường ống vệ sinh có đường kính lớn. Tuy nhiên, đĩa vẫn nằm bên trong đường dẫn dòng chảy trong quá trình vận hành, điều này có thể tạo ra lực cản dòng chảy nhẹ. Đối với các ứng dụng siêu tinh khiết yêu cầu rủi ro lưu giữ chất lỏng thấp nhất có thể, các thiết kế van khác có thể phù hợp hơn.

3. Van bi vệ sinh – Để xử lý môi trường có lưu lượng cao và nhớt

Không phải tất cả các hệ thống vệ sinh đều xử lý được chất lỏng có độ nhớt thấp như nước. Nhiều quy trình công nghiệp và thực phẩm liên quan đến các sản phẩm đặc hơn, bao gồm xi-rô, nước sốt, chất cô đặc và các vật liệu nhớt khác đòi hỏi dòng chảy trơn tru và không bị hạn chế.

Van bi vệ sinh được thiết kế với đường dẫn dòng chảy đầy cổng cho phép phương tiện đi qua với tổn thất áp suất tối thiểu khi mở hoàn toàn. Điều này làm cho chúng phù hợp cho các ứng dụng mà việc duy trì hiệu quả dòng chảy và xử lý các vật liệu dày hơn là những điều quan trọng cần cân nhắc.

So với van bướm, van bi cung cấp kênh dòng chảy mở hơn và hiệu suất tốt hơn cho việc truyền tải phương tiện có yêu cầu cao. Tuy nhiên, cấu trúc van bi truyền thống có thể chứa các khoang bên trong nơi chất lỏng dư có thể tích tụ. Đối với các ứng dụng vệ sinh nghiêm ngặt, thiết kế van phù hợp, hoàn thiện bề mặt và quy trình làm sạch là điều cần thiết để duy trì độ sạch của hệ thống.

Chọn van vệ sinh phù hợp cho ứng dụng của bạn

Van vệ sinh phù hợp phụ thuộc vào yêu cầu thực tế của quy trình, bao gồm loại phương tiện, mức độ sạch, kích thước đường ống, áp suất vận hành và phương pháp làm sạch.

· Hệ thống dược phẩm và xử lý sinh học thường ưu tiên ngăn ngừa ô nhiễm và vận hành vô trùng.

· Các dây chuyền thực phẩm, đồ uống và sữa thường yêu cầu kiểm soát dòng chảy hiệu quả để vận chuyển khối lượng lớn.

· Các sản phẩm có độ nhớt cao có thể yêu cầu các van có đường dẫn dòng chảy êm hơn và ít bị hạn chế hơn.

DINGYUE cung cấp đầy đủ các giải pháp van vệ sinh, bao gồm van bướm vệ sinh, van bi vệ sinh và van màng vệ sinh, giúp khách hàng lựa chọn thiết bị kiểm soát dòng chảy phù hợp cho các ứng dụng dược phẩm, chế biến thực phẩm, chất bán dẫn và làm mát bằng chất lỏng.
