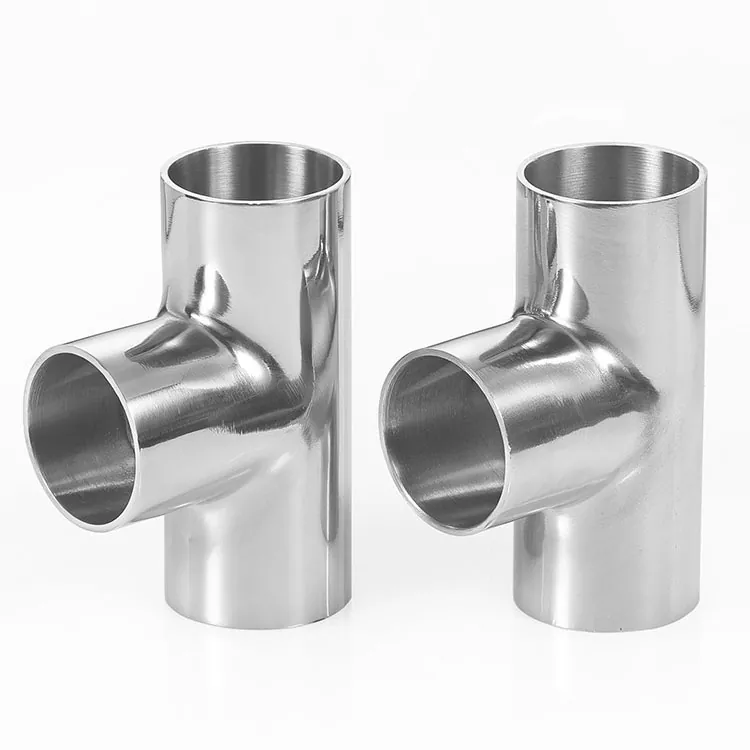

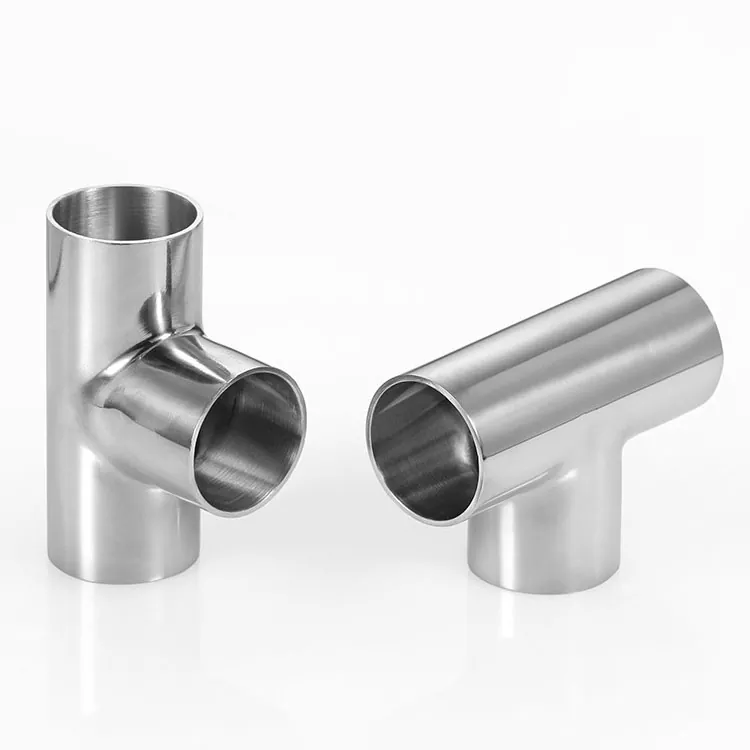

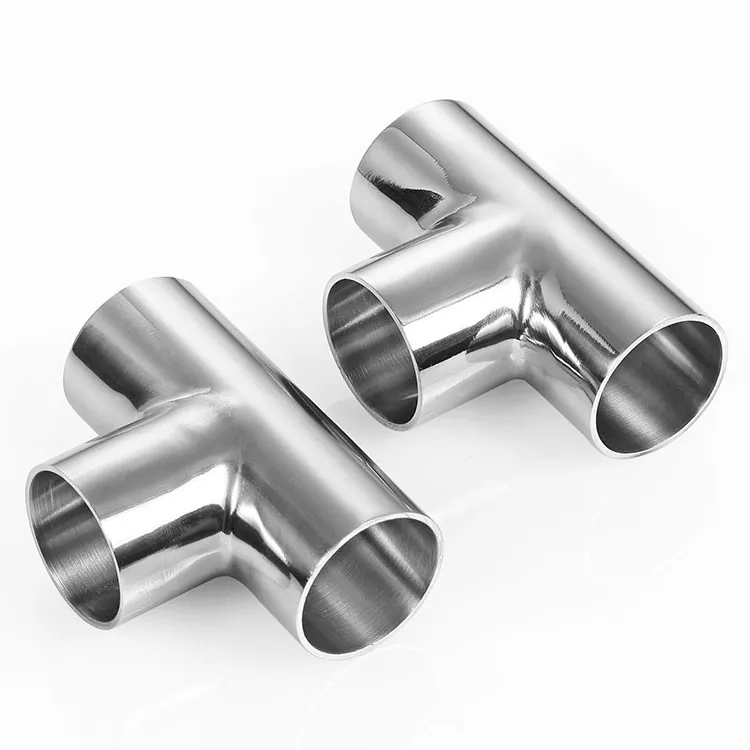

Trong hệ thống đường ống vệ sinh, kết nối nhánh đáng tin cậy là điều cần thiết để duy trì phân phối chất lỏng ổn định mà không ảnh hưởng đến độ sạch của toàn bộ dây chuyền xử lý. Ống vệ sinh DINGYUE được thiết kế để tạo kết nối ba chiều trơn tru giữa các đường ống, cho phép chất lỏng được truyền hiệu quả giữa các phần khác nhau của hệ thống.
Được làm từ thép không gỉ 304 hoặc 316L với bề mặt hoàn thiện hợp vệ sinh, những phụ kiện này có thành bên trong nhẵn giúp giảm thiểu nhiễu loạn và giảm diện tích có thể tích tụ cặn sản phẩm. Chúng được sử dụng rộng rãi trong các dây chuyền chế biến thực phẩm và đồ uống, thiết bị dược phẩm, hệ thống xử lý sinh học và cơ sở hạ tầng làm mát bằng chất lỏng, nơi hiệu suất đường ống nhất quán và các yêu cầu vệ sinh là rất quan trọng.
|
Đặc điểm kỹ thuật |
Cấu hình tiêu chuẩn |
Tùy chọn cao cấp / tùy chỉnh |
|
Lớp vật liệu |
SS316L (EN 1.4404) |
Chất tan chảy cao cấp tuân thủ ASME BPE |
|
Phạm vi kích thước |
0,5" đến 4,0" (DN15 - DN100) |
Định dạng lớn 6,0" đến 12,0" |
|
Bề mặt hoàn thiện (Nội bộ) |
Ra ≤ 0,5 μm (Ba Lan cơ học) |
Ra ≤ 0,375 μm (SF4 được đánh bóng bằng điện) |
|
Các kiểu kết nối |
Tri-Kẹp (Ferrule), Mối hàn đối đầu |
Kết thúc có ren, mặt bích, tùy chỉnh |
|
Tiêu chuẩn tuân thủ |
Vệ sinh 3-A, SMS, DIN 11850 |
ASME BPE, ISO 1127 |
Nếu bạn nhìn vào các trung tâm dữ liệu AI hiện đại, các trung tâm siêu máy tính và các phòng máy chủ mật độ cao, bạn sẽ nhận thấy rằng các ống nối giảm dần (các phụ kiện đường ống 3 chiều có nhánh bên nhỏ hơn nhánh chính) được sử dụng ở mọi nơi.
Đối với người mua quốc tế và người quản lý dự án, việc hiểu lý do tại sao các kỹ sư chọn những phụ kiện này có thể giúp bạn đưa ra quyết định mua hàng tốt hơn. Sau đây là phần phân tích đơn giản, dễ hiểu về lý do tại sao việc giảm ống vệ sinh là điều bắt buộc đối với hệ thống làm mát bằng chất lỏng.
Trong mạng làm mát bằng chất lỏng, một đường ống chính dẫn nước lạnh vào một dãy giá đỡ máy chủ dài. Nước cần được chia thành hàng chục máy chủ riêng lẻ để làm mát bộ xử lý của chúng.
Vấn đề với ống nối thông thường: Nếu bạn sử dụng cùng một đường ống rộng từ đầu đến cuối, áp suất nước sẽ giảm khi chất lỏng di chuyển xuống đường ống. Các máy chủ ở phía trước nhận được nhiều nước làm mát, trong khi các máy chủ ở phía cuối lại không nhận được đủ. Điều này có thể khiến GPU hoặc CPU đắt tiền bị quá nóng và hỏng.

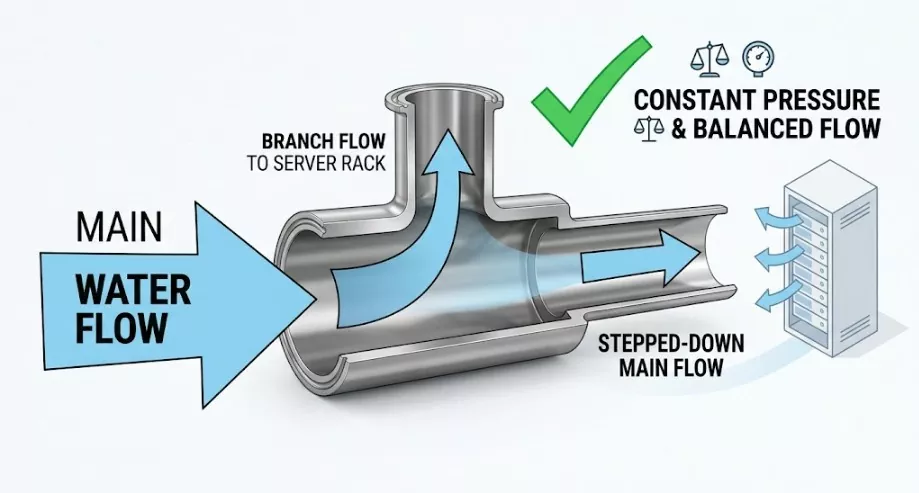

Ống nối vệ sinh giảm thiểu Giải pháp: Khi nước rời khỏi đường ống chính để đi vào nhánh máy chủ, đường ống chính cần thu hẹp lại để giữ cho nước di chuyển với tốc độ phù hợp. Một tee giảm dần sẽ thu nhỏ đường nét theo từng bước một cách tự nhiên. Điều này giúp áp lực nước ổn định trên toàn bộ mạng, đảm bảo mọi máy chủ đều nhận được lượng chất lỏng làm mát như nhau.
Các trung tâm dữ liệu được đánh giá cao về hiệu quả sử dụng năng lượng. Tiết kiệm điện trên máy bơm nước có nghĩa là chi phí vận hành thấp hơn và mức năng lượng tốt hơn.
Nếu các kỹ sư sử dụng các ống nối tiêu chuẩn có kích thước bằng nhau rồi buộc chúng lắp các ống nhỏ bằng cách xếp chồng nhiều bộ chuyển đổi và ống lót lại với nhau, điều đó sẽ tạo ra nhiều va chạm thô ráp bên trong và các góc nhọn bên trong đường ống.
Điều này tạo ra "ma sát chất lỏng" nặng nề (nhiễu loạn). Máy bơm nước phải hoạt động mạnh gấp đôi để đẩy chất lỏng đi qua, điều này làm tiêu tốn nhiều điện hơn.
Một chiếc áo thun vệ sinh liền khối, mịn màng có hình dạng hoàn hảo như một dòng suối hiền hòa. Nó cho phép chất lỏng trượt qua với lực cản gần như bằng không, tiết kiệm đáng kể chi phí năng lượng cho máy bơm nước mỗi tháng.
Không gian bên trong giá máy chủ AI cực kỳ hạn chế và đắt đỏ. Mỗi inch đều có giá trị.
Chúng tôi không cắt góc. Dây chuyền sản xuất của chúng tôi kết hợp rèn tự động với các quy trình xử lý bề mặt nghiêm ngặt để mang lại lợi ích có thể đo lường được cho dây chuyền lắp ráp của bạn.
Các phụ kiện vệ sinh của chúng tôi trải qua quy trình đánh bóng toàn bộ gương có độ chính xác cao để đảm bảo các tiêu chuẩn cao nhất về an toàn và hiệu suất cho hệ thống đường ống của bạn.
Các bức tường bên trong được đánh bóng thành một lớp tráng gương siêu mịn, hoàn hảo. Điều này giúp loại bỏ bất kỳ "góc chết" hoặc điểm gồ ghề nào mà vi khuẩn, chất bẩn hoặc cặn có thể ẩn náu, đảm bảo truyền chất lỏng hợp vệ sinh 100%.
Việc lựa chọn giữa tee ngắn và tee dài phụ thuộc chủ yếu vào phương pháp nối của bạn:
|
Tính năng |
Áo thun ngắn |
Áo thun dài/tiêu chuẩn |
|
Không gian |
Cực kỳ nhỏ gọn; lý tưởng cho các đa tạp van chặt chẽ. |
Cần nhiều không gian hơn giữa các khớp. |
|
Hàn |
Không thích hợp cho việc hàn tự động vì đầu kẹp không thể bám chặt vào cổ ngắn. |
Cần thiết cho hàn. Chiều dài tăng thêm cung cấp không gian cho kẹp hàn và ngăn nhiệt làm hỏng các miếng đệm gần đó. |
|
Vệ sinh chuyên nghiệp |
Giảm thiểu chiều dài chân chết một cách tự nhiên do cấu hình nhỏ gọn của nó. |
Cho phép mối hàn vĩnh viễn, không có kẽ hở. |
Một tee bằng nhau có cả ba kết nối cổng có cùng đường kính. Một tee giảm có đường kính nhánh nhỏ hơn so với đường dòng chính, được sử dụng rộng rãi để quản lý chênh lệch áp suất hoặc cấp chất lỏng vào các giá đỡ thiết bị riêng lẻ.
Đánh bóng cơ học sử dụng chất mài mòn để lại các vết xước có hướng cực nhỏ. Đánh bóng bằng điện là một quá trình điện hóa làm hòa tan các điểm cao trên bề mặt kim loại, tạo ra bề mặt tráng gương cực nhỏ. Điều này giúp loại bỏ các lỗ hổng vi mô, giảm đáng kể ma sát chất lỏng và mang lại khả năng chống ăn mòn rỗ vượt trội.
Đúng. Cấu trúc SS316L carbon thấp của chúng tôi mang lại khả năng chống chịu vượt trội đối với các hóa chất CIP thông thường, bao gồm xút nóng (natri hydroxit) và hỗn hợp axit nitric/photphoric, miễn là mức nhiệt độ và nồng độ luôn nằm trong giới hạn tiêu chuẩn của ngành.
Nếu bạn yêu cầu các tệp bước chuyên dụng (.STP), bản vẽ CAD hoặc báo giá số lượng lớn ngay lập tức cho một dự án đang diễn ra, hãy liên hệ với bộ phận bán hàng kỹ thuật của chúng tôi ngay hôm nay. Chúng tôi gửi lại đề xuất kỹ thuật và sơ đồ giá trong vòng 24 giờ.
