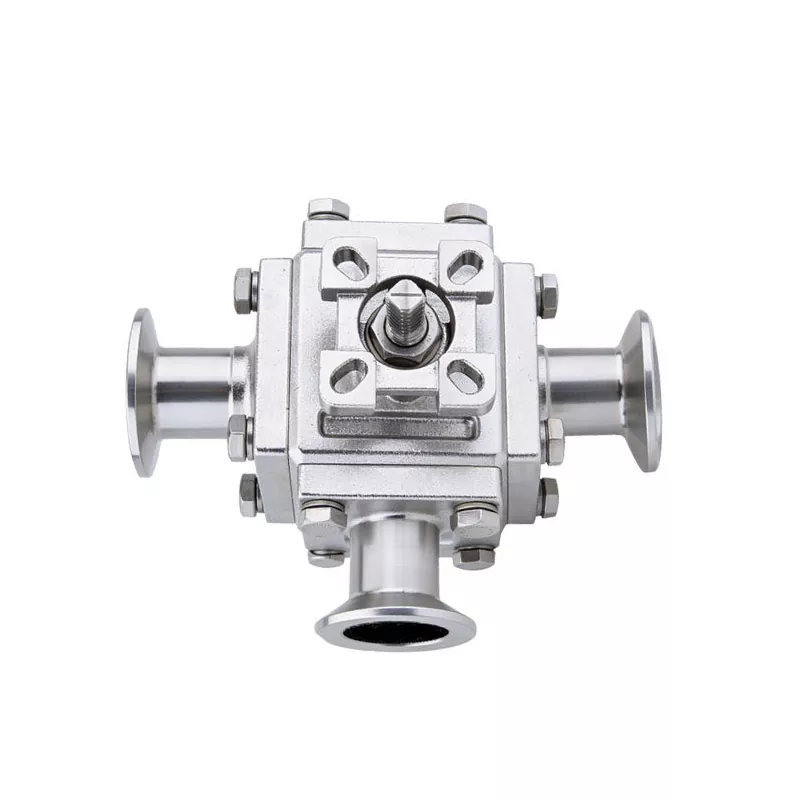

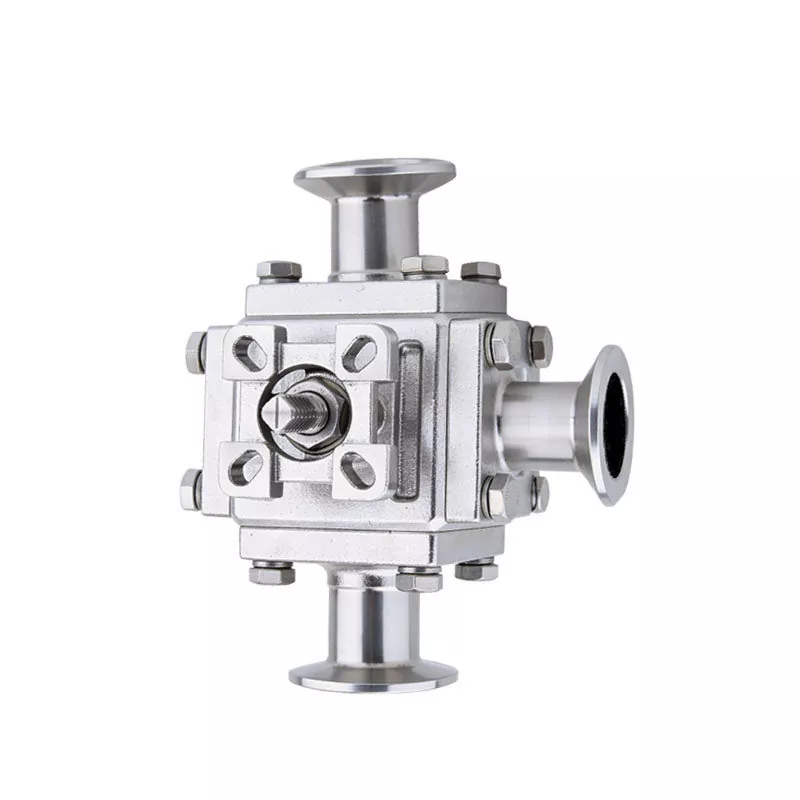

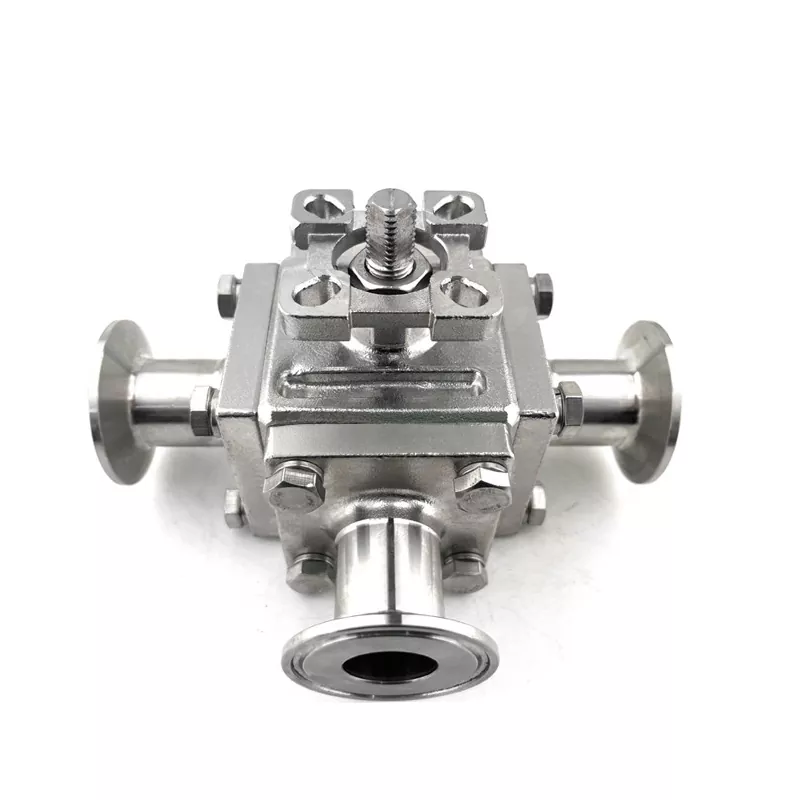

Van bi kẹp ba chiều

Trong dây chuyền xử lý vệ sinh, thiết kế van ảnh hưởng trực tiếp đến hiệu quả làm sạch và kiểm soát ô nhiễm. Van bi kẹp bọc ba chiều của DINGYUE được phát triển với cấu trúc bọc kín giúp giảm diện tích lưu giữ chất lỏng và bảo vệ các bộ phận bịt kín quan trọng trong quá trình vận hành. Kết nối kẹp của nó cho phép lắp đặt và thay thế nhanh hơn so với thiết kế ren truyền thống, giúp bảo trì dễ dàng hơn trong các hệ thống đường ống được làm sạch thường xuyên. Thích hợp cho sản xuất đồ uống, thiết bị dược phẩm và các ứng dụng tuần hoàn chất lỏng có độ tinh khiết cao, van này mang lại hiệu suất chuyển đổi dòng chảy thực tế đồng thời hỗ trợ các yêu cầu vệ sinh nghiêm ngặt.

Thông số kỹ thuật toàn diện

Bạn cần loại van bi 3 chiều nào?

Hướng dẫn đơn giản dành cho người mua và người quản lý mua sắm không có kỹ thuật

Cả hai van đều làm rất tốt việc kiểm soát hướng chất lỏng, nhưng chúng được chế tạo khác nhau bên trong. Dưới đây là bảng phân tích đơn giản, không có biệt ngữ để giúp bạn chọn giải pháp phù hợp với ngân sách và hệ thống của mình.

1. Van bi kẹp ba chiều

Hãy tưởng tượng chiếc van này như một đường hầm thẳng, rộng mở. Lỗ bên trong van có cùng kích thước với đường ống của bạn.

Lưu lượng tối đa, không có lực cản: Vì không có điểm hẹp nên chất lỏng di chuyển hoàn toàn trơn tru. Máy bơm của bạn không cần phải làm việc quá sức và bạn không bị mất áp suất.

Tốt nhất cho chất lỏng đặc: Nếu chất lỏng của bạn đặc (như nước sốt, bột nhão hoặc gel) hoặc chứa các hạt nhỏ thì đây là lựa chọn tốt nhất của bạn vì hoàn toàn không có gì bị kẹt.

Siêu dễ làm sạch: Vì bên trong hoàn toàn bằng phẳng và thẳng nên hệ thống làm sạch của bạn (CIP/SIP) có thể loại bỏ các lô cũ một cách dễ dàng mà không có vùng chết.

Sự đánh đổi: Thân vuông nặng sử dụng thép không gỉ cao cấp hơn, khiến nó nặng hơn và đắt hơn.

2. Van bi 3 chiều có độ dốc giảm

Bên trong van này, phần giữa (quả bóng) hẹp hơn một chút so với đường ống của bạn. Để giữ cho mọi thứ chuyển động trơn tru, chúng tôi đã xây dựng một độ dốc đều, dần dần (giống như một đường trượt nhỏ) nối phần giữa với cả hai đầu.

Hệ thống thoát nước hoàn chỉnh 100%: Thiết kế có độ dốc tích hợp là cứu cánh. Khi bạn tắt hoặc xả hệ thống, mọi chất lỏng còn lại sẽ tự nhiên trượt xuống và thoát ra ngoài hoàn toàn. Không có vũng nước còn sót lại hoặc chất lỏng ứ đọng bên trong van.

Tiết kiệm lớn (ROI cao): Do các bộ phận cốt lõi nhỏ hơn một chút nên van nhẹ hơn và thân thiện với ngân sách hơn nhiều. Nó mang lại cho bạn hiệu suất vệ sinh cao cấp ở mức giá thấp hơn.

Tốt nhất cho chất lỏng và khí trong suốt: Hoàn hảo cho chất lỏng làm mát nước tinh khiết, không khí, khí hoặc trung tâm dữ liệu trong đó một thay đổi nhỏ về độ rộng dòng chảy không ảnh hưởng đến hiệu suất.

Bảng so sánh nhanh

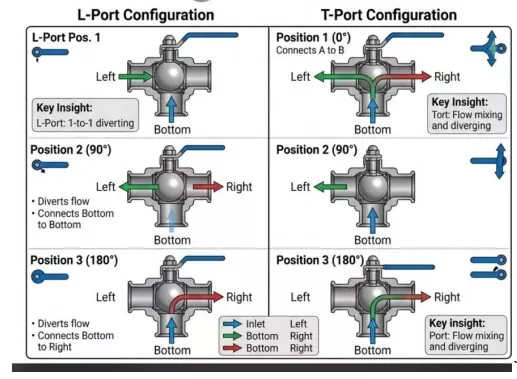

Van nhiều cổng cho phép các kỹ sư đơn giản hóa mạng lưới đường ống phức tạp bằng cách thay thế nhiều van một chiều bằng một cụm nhiều cổng duy nhất. Van bi kẹp bọc ba chiều có sẵn ở hai cấu hình cổng riêng biệt—L-Port hoặc T-Port—để đáp ứng nhiều nhu cầu trộn và phân phối chất lỏng trong quá trình.

Cấu hình cổng L (Van chuyển hướng)

Thiết kế cổng L chủ yếu được sử dụng để chuyển chất lỏng từ một đường cung cấp duy nhất sang một trong hai hướng thay thế. Khi tay cầm hoặc bộ truyền động quay $90^\circ$, đường dẫn dòng bên trong sẽ chuyển hoàn toàn từ Cổng đầu ra A sang Cổng đầu ra B. Không thể kết nối đồng thời cả ba cổng trong cấu hình cổng L, khiến nó trở thành lựa chọn lý tưởng để cách ly thiết bị dự phòng hoặc chuyển đổi đường dẫn chất lỏng giữa hai bể chứa riêng biệt.

Cấu hình T-Port (Van trộn và trộn)

Thiết kế cổng T mang đến sự linh hoạt tối đa cho hệ thống. Nó có thể hoạt động như một van chuyển hướng, một van trộn hoặc một khối chuyển hướng mở hoàn toàn. Van cổng chữ T có thể kết nối cả ba cổng đường ống cùng một lúc, cho phép bạn kết hợp hai luồng quy trình riêng biệt thành một dòng chất lỏng được pha trộn duy nhất. Ngoài ra, việc xoay bi van cho phép bạn cách ly các đường riêng lẻ hoặc duy trì dòng chảy ba chiều đầy đủ, giúp các kỹ sư điều khiển của bạn hoàn toàn linh hoạt khi thiết kế mạng lưới chất lỏng phức tạp.

Câu hỏi thường gặp

Câu hỏi: Tại sao cần có chỗ đóng gói để xử lý độ tinh khiết cao?

Trả lời: Ghế Van bi kẹp đóng gói ba chiều tiêu chuẩn chỉ bịt kín xung quanh các cổng vào và ra, để lại một khoảng hở nhỏ giữa quả bóng và vỏ van. Chất lỏng xử lý có thể thấm vào khoang này và bị ứ đọng. Một chỗ ngồi được đóng gói sẽ lấp đầy hoàn toàn không gian trống này, đảm bảo rằng không có vật liệu nào có thể bị mắc kẹt bên trong thân van.

Hỏi: Van này có thể khử trùng bằng hơi nước ở nhiệt độ cao không?

Đ: Vâng. Khi được chế tạo với đế polyme TFM 1600 cao cấp, các van của chúng tôi hoạt động đáng tin cậy ở nhiệt độ liên tục lên tới $180^\circ\text{C}$, khiến chúng hoàn toàn tương thích với các chu trình làm sạch bằng nhiệt Làm sạch tại chỗ (CIP) và Hấp tại chỗ (SIP) tiêu chuẩn.

Hỏi: Các tài liệu truy xuất nguồn gốc nguyên liệu đầy đủ có được gửi kèm theo lô hàng không?

Đ: Vâng. Mỗi lô hàng đều bao gồm Báo cáo thử nghiệm vật liệu (MTR) toàn diện theo EN 10204 3.1 hiển thị thành phần hóa học chính xác và dữ liệu thử nghiệm vật lý cho tất cả các bộ phận bằng thép không gỉ, đảm bảo khả năng truy nguyên đầy đủ về quá trình nấu chảy thép ban đầu.

Dịch vụ hậu mãi tận tâm và hỗ trợ bảo hành

Mối quan hệ của chúng tôi với nhóm của bạn không kết thúc khi lô hàng rời khỏi nhà máy của chúng tôi. Chúng tôi hỗ trợ mọi sản phẩm mình xây dựng bằng một hệ thống hỗ trợ toàn diện được thiết kế để giúp dây chuyền sản xuất của bạn hoạt động trơn tru:

1) Bảo hành toàn diện: Mỗi van đều có bảo hành kết cấu tiêu chuẩn 12 tháng bao gồm vật liệu và chất lượng sản xuất.

2) Phụ tùng thay thế sẵn sàng vận chuyển: Chúng tôi duy trì một lượng lớn bộ ghế thay thế, bao bì thân xe và vòng chữ O trong kho của mình, cho phép chúng tôi vận chuyển các bộ phận bảo trì nhanh chóng để giảm thiểu thời gian ngừng hoạt động của cơ sở.

3)Hỗ trợ kỹ thuật nhanh chóng: Nhóm hỗ trợ kỹ thuật giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ qua email hoặc cuộc gọi video để hỗ trợ nhóm của bạn về các câu hỏi về cài đặt, thiết lập bộ truyền động hoặc khắc phục sự cố bảo trì định kỳ.
