Hệ thống đường ống và xử lý vệ sinh công nghiệp thường tuân theo các tiêu chuẩn kích thước khác nhau. Một đường ống có cùng kích thước danh nghĩa có thể có độ dày thành và đường kính trong khác nhau, tạo ra các vấn đề về căn chỉnh trong quá trình lắp đặt.
Bộ điều hợp DINGYUE 19MPX giải quyết sự không khớp này bằng cách kết hợp kết nối Tri-Clamp ở một bên với đầu mối hàn Schedule 10S ở bên kia. Quá trình chuyển đổi bên trong được gia công để giảm những thay đổi đột ngột trong diện tích dòng chảy, giúp nó phù hợp với các hệ thống mà độ sạch, độ ổn định của dòng chảy và độ tin cậy lâu dài là quan trọng.
|
Loại |
Thông số kỹ thuật / Tùy chọn chính |
Ứng dụng & Tính năng |
|
Loại sản phẩm / Mã bộ phận |
• 19MPX (Bộ nối mối hàn Tri-Clamp x Schedule 10S) |
Phục vụ như một khớp nối chuyển tiếp hạng nặng giữa dây chuyền xử lý Tri-Clamp vệ sinh và hệ thống đường ống công nghiệp Sch 10S. |
|
Kết thúc kết nối |
• Đầu 1: Mặt bích Tri-Kẹp • Đầu 2: Lịch trình hàn giáp mép 10S (Sch 10S BW) |
Đầu kẹp: Dễ dàng tháo rời để bảo trì/vệ sinh định kỳ. Đầu hàn Sch 10S: Hàn vĩnh viễn cường độ cao cho ống Schedule 10S. |
|
Lớp vật liệu |
• Thép không gỉ 316L (1.4404) • Thép không gỉ 304 (1.4301) |
316L: Khả năng chống rỗ/ăn mòn vượt trội dành cho dược phẩm sinh học, chất lỏng có độ tinh khiết cao và hệ thống làm mát bằng chất lỏng. 304: Loại tiêu chuẩn dành cho dây chuyền sản xuất thực phẩm, đồ uống và công nghiệp nói chung. |
|
Tiêu chuẩn vật liệu & chất lượng |
• Tuân thủ tiêu chuẩn ASTM A182 / A479 / A269 • Đóng dấu số lô nhiệt • Truy xuất nguồn gốc của Báo cáo thử nghiệm vật liệu đầy đủ (MTR) |
Được sản xuất từ thanh rèn rắn hoặc ống có thành nặng để chịu được áp suất vận hành và ứng suất cơ học cao hơn. |
|
Tiêu chuẩn & Chứng nhận |
• Tiêu chuẩn vệ sinh 3-A (Số 63-03 / Số Giấy phép 621) • Tuân thủ ASME BPE • FDA 21 CFR 177.2600 & USP Loại VI (đối với miếng đệm ăn khớp) |
Cấu trúc hợp vệ sinh được chứng nhận đảm bảo khả năng thay thế toàn cầu và tuân thủ an toàn cho các ứng dụng xử lý vệ sinh và độ tinh khiết cao. |
Khi xây dựng trung tâm dữ liệu làm mát bằng chất lỏng hoặc hệ thống chất lỏng vệ sinh, các kỹ sư thường gặp phải một cái bẫy tiềm ẩn: Đường ống công nghiệp và Van vệ sinh không nói cùng một ngôn ngữ.
Ngay cả khi cả hai đều được dán nhãn là "2 inch", đường kính bên trong thực tế của chúng hoàn toàn khác nhau. Nếu bạn buộc chúng lại với nhau bằng một thanh sắt thẳng tiêu chuẩn:
Hiệu ứng "Tăng tốc": Một gờ bên trong sắc cạnh, lởm chởm hình thành bên trong đường ống.
Bẫy vi khuẩn/mảnh vụn: Chất lỏng sẽ đập vào bức tường này, tạo ra sự hỗn loạn, vùng chết ứ đọng và là nơi sinh sản của vi khuẩn hoặc mảnh vụn chất làm mát. Hệ thống CIP (Clean-In-Place) của bạn sẽ không thể loại bỏ nó.
Đây chính xác là lý do tại sao các kỹ sư thông minh chọn Bộ điều hợp mối hàn 19MPX.

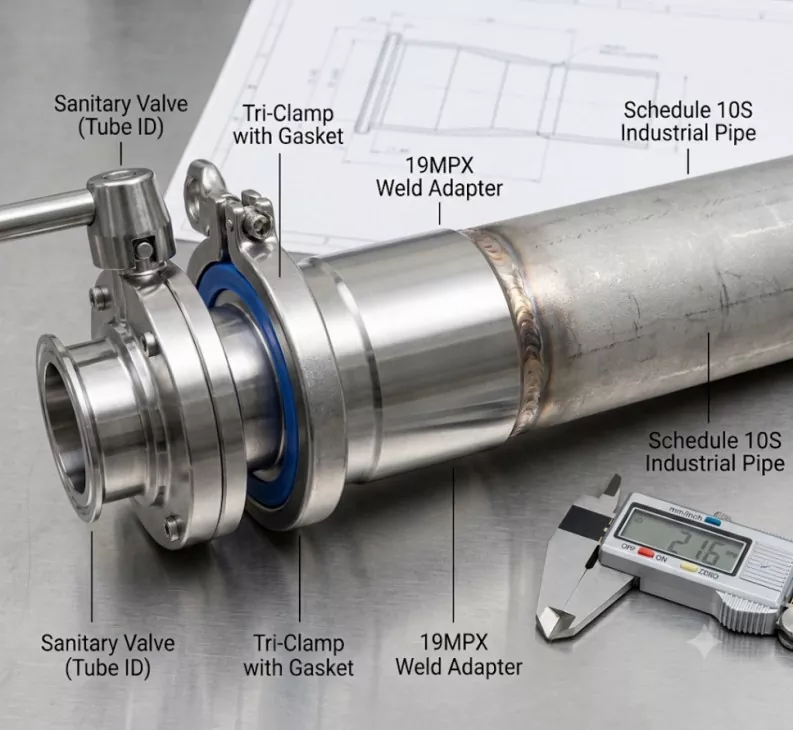

Thay vì một vách đá sắc nhọn, BỘ CHUYỂN ĐỔI HÀN 19MPX CLAMP X SCHEDULE 10S có Độ dốc bên trong dạng côn được gia công chính xác (Vát bên trong). Nó hoạt động giống như một đoạn đường cao tốc trơn tru:
Ở đầu hàn (Phải): Nó hoàn toàn phù hợp với bức tường dày và ID rộng của Ống công nghiệp Schedule 10S của bạn.
Ở đầu kẹp (Trái): Nó thuôn nhọn xuống bên trong để phù hợp với ID Ống vệ sinh tiêu chuẩn của van, máy bơm hoặc thiết bị của bạn.
Kết quả: 100% không có không gian chết. Dòng chảy tầng hoàn hảo. Tuân thủ đầy đủ các tiêu chuẩn vệ sinh 3-A.
|
Kích thước: Kết nối 2" |
Thực tế bên ngoài (OD) |
Độ dày của tường |
Dòng chảy bên trong (ID) |
Tốt nhất cho... |
|
Van vệ sinh (Ống) |
2,00" (Tiêu chuẩn) |
Mỏng (0,065") |
1,87" (Nhỏ hơn) |
Làm sạch thiết bị, van và máy bơm |
|
Ống công nghiệp (Sch 10S) |
2.375" (Cồng kềnh hơn) |
Dày (0,109") |
2,16" (Lớn hơn) |
Đường dây cung cấp chính, làm mát áp suất cao |
|
Bộ chuyển đổi 19MPX |
Chuyển đổi liền mạch từ 2,375" xuống 2,00" |
Độ dốc thon bên trong |
Loại bỏ khoảng cách 0,29" một cách hoàn hảo! |
Cầu nối hai thế giới không có không gian chết! |
Nếu bạn đang xây dựng hoặc cung cấp một trung tâm dữ liệu làm mát bằng chất lỏng thế hệ tiếp theo thì BỘ ĐIỀU CHỈNH HÀN 14WMX và 19MPX CLAMP X SCHEDULE 10S không chỉ là các bộ phận mà còn là các biện pháp bảo vệ hệ thống.
Thiết lập: Vòng làm mát chính và Bộ phân phối làm mát (CDU) yêu cầu ống thép không gỉ Schedule 10S có thành dày, chịu tải nặng để xử lý áp suất không đổi và đảm bảo hoạt động không bị rò rỉ trong nhiều thập kỷ.
Thử thách: Các giá đỡ máy chủ, ống góp và van điều khiển thực tế cần kết nối Tri-Clamp (ngắt kết nối nhanh) để kỹ thuật viên có thể thực hiện bảo trì hoặc hoán đổi nhanh chóng mà không cần dụng cụ.
Giải pháp: Bộ điều hợp 14WMX và 19MPX có một đầu hàn công nghiệp hạng nặng và một bên là kẹp vệ sinh chính xác, kết nối liền mạch hai thế giới đường ống hoàn toàn khác nhau này.
Vấn đề: Khi bạn buộc một đường ống công nghiệp dày gặp một van vệ sinh mỏng hơn, một "vách đá" hoặc gờ sắc nhọn bên trong sẽ được tạo ra. Sự không khớp này gây ra sự nhiễu loạn chất lỏng nghiêm trọng và giảm áp suất lớn, buộc máy bơm chất làm mát của bạn phải làm việc nhiều hơn và lãng phí năng lượng.
BỘ ĐIỀU CHỈNH HÀN 19MPX CLAMP X SCHEDULE 10S Ưu điểm: Với độ dốc côn bên trong được gia công chính xác, 19MPX hoạt động giống như một đoạn đường nối êm ái trên đường cao tốc. Nó dẫn hướng chất làm mát một cách hoàn hảo trong suốt quá trình chuyển đổi, loại bỏ nhiễu loạn, giảm thiểu lực cản dòng chảy và giữ cho hiệu suất năng lượng của trung tâm dữ liệu (PUE) được tối ưu hóa.

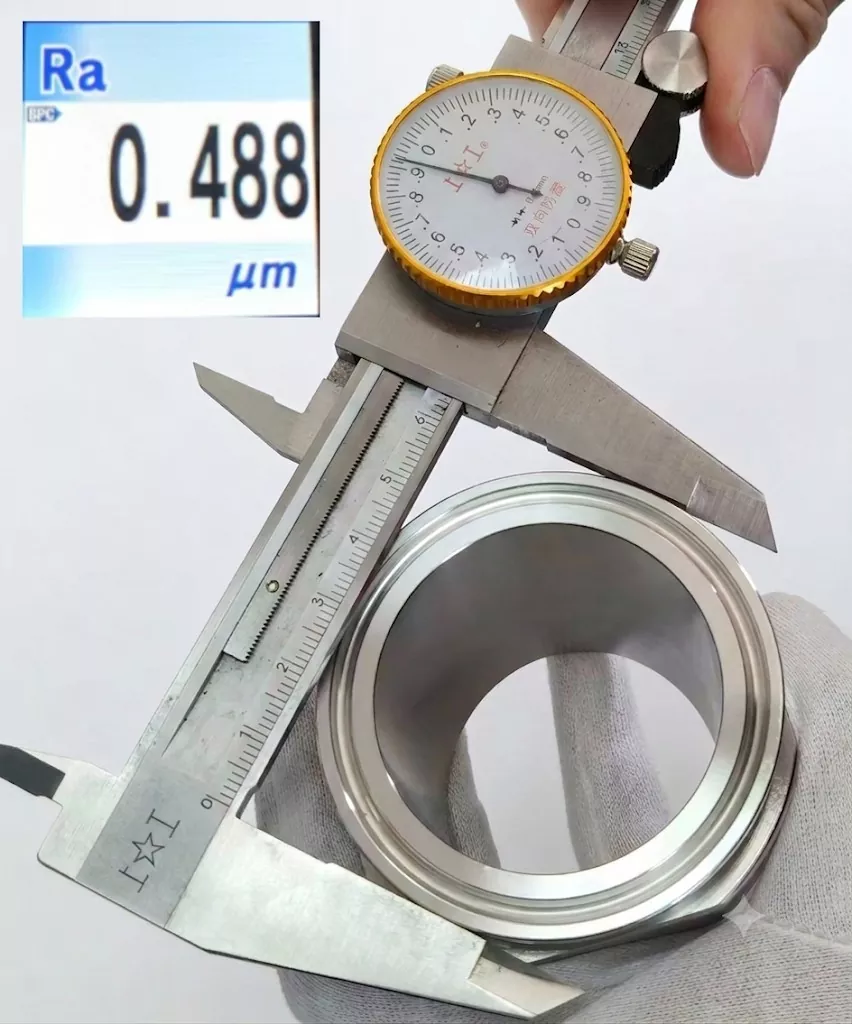

Sản xuất chất lượng đòi hỏi phải xác minh nghiêm ngặt. Sau khi hoàn thành, sản phẩm của chúng tôi sẽ đi qua các điểm kiểm tra QC nghiêm ngặt. Chúng tôi xác minh các kích thước quan trọng—chiều cao, ID và OD—cùng với độ nhám bề mặt bên trong (đảm bảo Ra < 0,8 µm). Chỉ những đơn vị tuân thủ đầy đủ mới được gửi đi. Hãy tin tưởng vào chúng tôi để có được những bộ phận được chế tạo chính xác vượt quá sự mong đợi của ngành.
Bởi vì ống vệ sinh và đường ống Schedule 10S sử dụng các tiêu chuẩn kích thước khác nhau. Bộ điều hợp giúp tạo ra sự chuyển tiếp thích hợp giữa kích thước bên ngoài và bên trong thực tế của chúng.
Bộ chuyển đổi tiêu chuẩn chỉ có thể kết nối hai đầu một cách cơ học. 19MPX tập trung vào việc chuyển đổi dòng chảy bên trong, giúp giảm sự thay đổi đường kính đột ngột giữa các hệ thống đường ống khác nhau.
Đúng. Nó phù hợp với các hệ thống CDU và vòng làm mát trong đó đường ống Schedule cần kết nối với các bộ phận dựa trên Tri-Clamp.
DINGYUE cung cấp các tùy chọn thép không gỉ 304 và 316L. 316L thường được chọn cho các ứng dụng có độ tinh khiết cao và nhạy cảm với sự ăn mòn.
Đúng. DINGYUE có thể tùy chỉnh kích thước đầu mối hàn, kích thước kẹp, độ hoàn thiện bề mặt và các thông số kỹ thuật khác theo yêu cầu của dự án.
Giấy chứng nhận vật liệu, truy xuất nguồn gốc nhiệt và báo cáo kiểm tra có sẵn cho các dự án yêu cầu tài liệu.
