Trong hệ thống đường ống vệ sinh, các cửa xả không sử dụng và cổng dịch vụ tạm thời cần một giải pháp bịt kín đáng tin cậy mà không ảnh hưởng đến việc mở rộng hệ thống trong tương lai. Nắp mù ba kẹp DINGYUE cung cấp một cách đơn giản và an toàn để đóng các đầu ống, cổng thiết bị và xử lý các kết nối thông qua cụm kẹp tiêu chuẩn.
Không giống như nắp có ren hoặc nắp hàn, thiết kế dựa trên kẹp cho phép lắp đặt, tháo gỡ và sửa đổi hệ thống nhanh chóng mà không cần gia công thêm hoặc gia công nóng. Với kích thước chính xác, bề mặt hoàn thiện hợp vệ sinh và khả năng tương thích với các miếng đệm tiêu chuẩn, những nắp cuối này phù hợp cho các ứng dụng yêu cầu hệ thống kiểm soát chất lỏng sạch, theo mô-đun và đáng tin cậy.
|
Loại |
Thông số kỹ thuật / Tùy chọn chính |
Ứng dụng & Tính năng |
|
Loại sản phẩm |

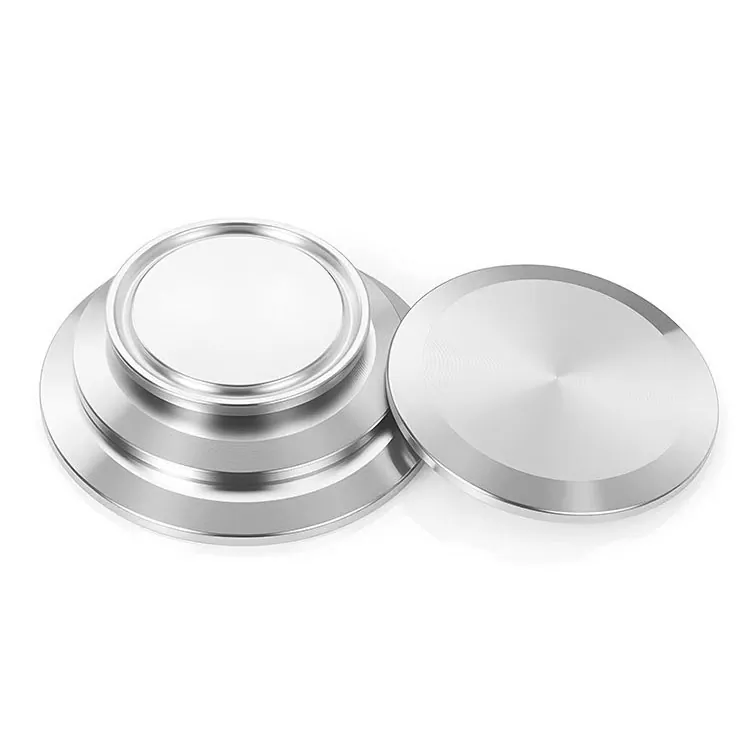

• Nắp mù Tri-Clamp / Nắp cuối (Mã bộ phận trong ngành: 16AMP) |

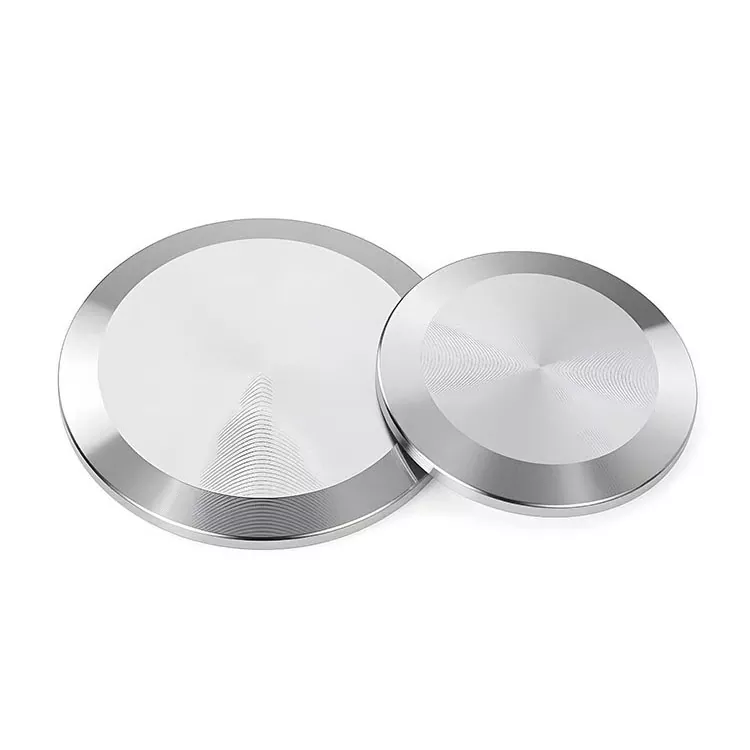

Đĩa phẳng đặc được thiết kế để đậy/ bịt kín các cổng Tri-Clamp đang mở trong dây chuyền xử lý hoặc bình chứa. |
|
Lớp vật liệu |
• Thép không gỉ 316L (1.4404 / 1.4435) • Thép không gỉ 304 (1.4301) • Hastelloy C22 (Tùy chọn cho môi trường khắc nghiệt) |
316L: Carbon thấp, khả năng chống rỗ vượt trội cho dược phẩm sinh học, chất lỏng có độ tinh khiết cao và làm mát bằng chất lỏng. 304: Loại tiêu chuẩn cho các dòng thực phẩm, đồ uống và tiện ích nói chung. |
|
Hiệu suất áp suất và niêm phong |

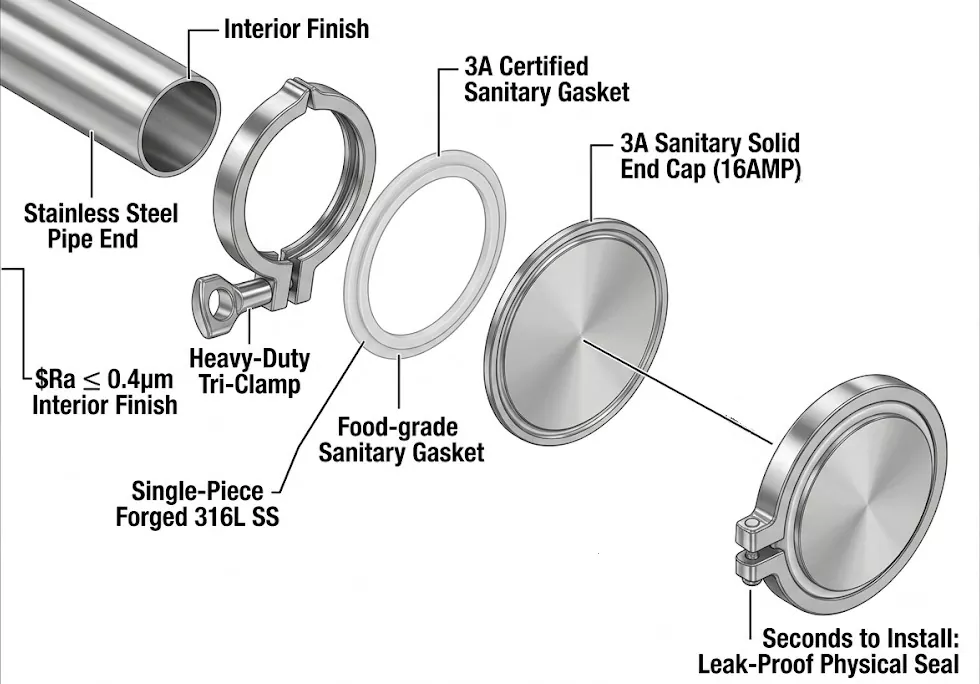

• Áp suất làm việc: Lên đến 10 – 25 bar (kẹp tiêu chuẩn) hoặc 50 – 100 bar (kẹp áp suất cao) • Cơ chế bịt kín: Mặt kín phẳng được nén dựa vào miếng đệm Tri-Clamp tiêu chuẩn |
Khả năng bịt kín chân không hoàn toàn đến áp suất dương cao tùy thuộc vào thiết kế kẹp đối tiếp và định mức đệm. |
|
Tiêu chuẩn & Tuân thủ |
• Tiêu chuẩn vệ sinh 3-A (Số 63-03) • ASME BPE / BS 4825 Phần 3 • DIN 32676 / ISO 1127 • Tuân thủ RoHS & REACH • Truy xuất nguồn gốc nguyên liệu: Chứng nhận đầy đủ MTR / EN 10204 3.1 |
Thiết kế hợp vệ sinh được chứng nhận đảm bảo khả năng thay thế hoàn toàn và tuân thủ các yêu cầu về phòng sạch dược phẩm, thực phẩm và chất bán dẫn. |

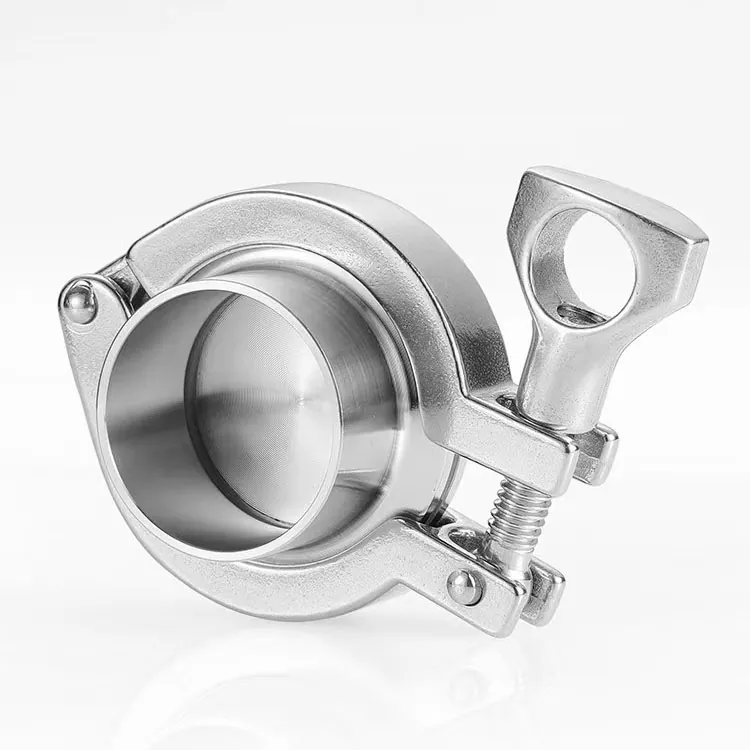

Khi đường ống cần được đóng tạm thời hoặc vĩnh viễn, Nắp mù ba kẹp DINGYUE cung cấp giải pháp bịt kín đáng tin cậy. Kết nối kẹp tạo ra một vòng đệm an toàn với miếng đệm phù hợp, tránh các kết nối ren có thể làm lỏng hoặc hàn các mối hàn cần phải cắt trong tương lai.
Điều này giúp cho việc bảo trì, thử nghiệm và sửa đổi hệ thống trở nên dễ dàng hơn đối với các kỹ sư và người vận hành.
Bề mặt bịt kín phẳng mịn giúp giảm các khu vực có thể tích tụ cặn hoặc chất gây ô nhiễm. Không có ren bên trong hoặc cấu trúc phức tạp, nắp mù hỗ trợ quy trình làm sạch dễ dàng hơn và đáp ứng các yêu cầu của môi trường xử lý hợp vệ sinh.
Nó phù hợp cho các ứng dụng liên quan đến thực phẩm, đồ uống, chất lỏng dược phẩm và phương tiện làm mát có độ tinh khiết cao.
Các hệ thống quy trình hiện đại thường yêu cầu bố cục linh hoạt, có thể nâng cấp hoặc mở rộng. Mũ mù Tri-Clamp cho phép duy trì các cổng không sử dụng cho các kết nối trong tương lai, giúp các kỹ sư sửa đổi hệ thống đường ống mà không cần thay thế các bộ phận chính.
Ưu điểm mô-đun này đặc biệt có giá trị đối với các khung trượt thiết bị, hệ thống CDU và cụm phân phối chất lỏng nhỏ gọn.
Được sản xuất từ thép không gỉ chất lượng cao, bao gồm các tùy chọn 316L cho các ứng dụng đòi hỏi khắt khe, Mũ mù ba kẹp DINGYUE mang lại khả năng chống ăn mòn tuyệt vời và độ ổn định cơ học.
Kết hợp với gia công chính xác và kiểm tra nghiêm ngặt, chúng mang lại hiệu suất bịt kín ổn định khi vận hành lâu dài.

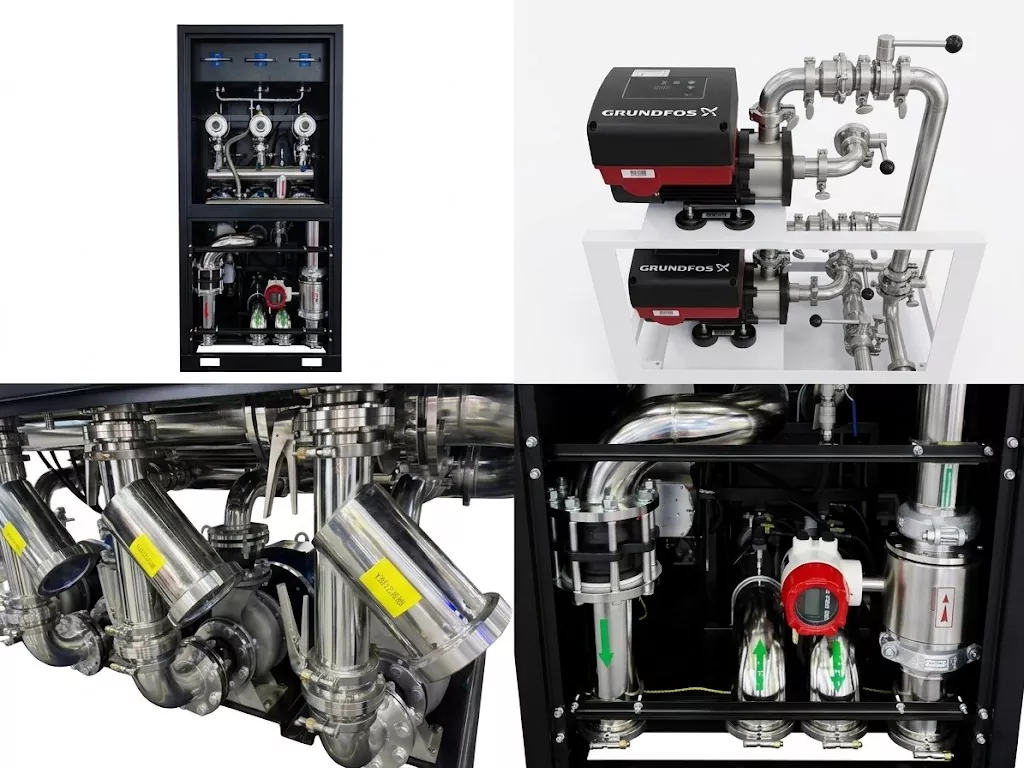

Trong CDU và vòng làm mát thứ cấp, các cổng không sử dụng và kết nối bảo trì cần có các bộ phận bịt kín đáng tin cậy. Mũ mù Tri-Clamp giúp tạo bố cục đường ống theo mô-đun, sạch sẽ đồng thời hỗ trợ mở rộng và bảo trì hệ thống trong tương lai.
Được sử dụng cho các cụm đường ống, bể chứa và thiết bị xử lý vô trùng yêu cầu thiết kế hợp vệ sinh và truy xuất nguồn gốc vật liệu.
Thích hợp cho các hệ thống CIP, dây chuyền chế biến sữa, thiết bị đồ uống và các ứng dụng vận chuyển chất lỏng vệ sinh.
Tùy chọn thép không gỉ 316L cung cấp khả năng chống ăn mòn cho môi trường chất lỏng có độ tinh khiết cao.

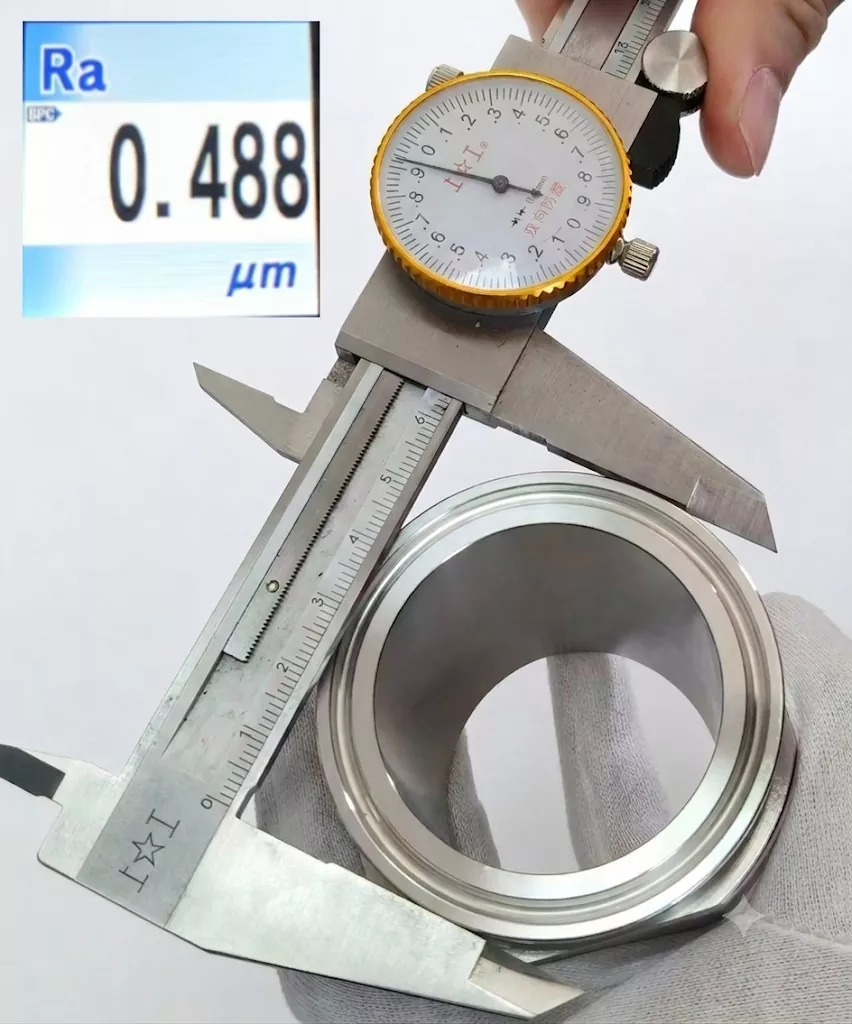

Tại DINGYUE, mọi sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng. Quy trình kiểm soát chất lượng của chúng tôi bao gồm đo kích thước, xác minh vật liệu và kiểm tra độ hoàn thiện bề mặt.
Đối với các ứng dụng có độ tinh khiết cao, chúng tôi cung cấp tài liệu truy xuất nguồn gốc vật liệu và đảm bảo độ nhám bề mặt đáp ứng các yêu cầu của dự án để hỗ trợ hiệu suất lâu dài đáng tin cậy.
Chúng tôi cung cấp nó bằng thép không gỉ 304 và 316L. 316L được khuyên dùng cho các ứng dụng làm mát dược phẩm, độ tinh khiết cao và chất lỏng đòi hỏi khả năng chống ăn mòn tốt hơn.
Đúng. Chúng thường được sử dụng trong đường ống CDU và vòng làm mát bằng chất lỏng để bịt kín các cổng không sử dụng, kết nối bảo trì và các điểm mở rộng trong tương lai.
Chúng có thể được sản xuất theo tiêu chuẩn vệ sinh bao gồm các yêu cầu 3-A, ASME BPE, DIN và ISO tùy theo nhu cầu ứng dụng.
Đúng. Kích thước, vật liệu, bề mặt hoàn thiện và yêu cầu OEM tùy chỉnh có thể được hỗ trợ theo thông số kỹ thuật của dự án.
Việc lựa chọn dựa trên đường kính ngoài của ống và tiêu chuẩn kẹp phù hợp. Khách hàng có thể cung cấp kích thước hoặc bản vẽ đường ống và DINGYUE có thể giúp xác nhận thông số kỹ thuật chính xác.
Giấy chứng nhận vật liệu, báo cáo kiểm tra và tài liệu EN 10204 3.1 có sẵn cho các dự án đủ điều kiện yêu cầu truy xuất nguồn gốc.
