Tri Kẹp Lắp và uốn ống linh hoạt

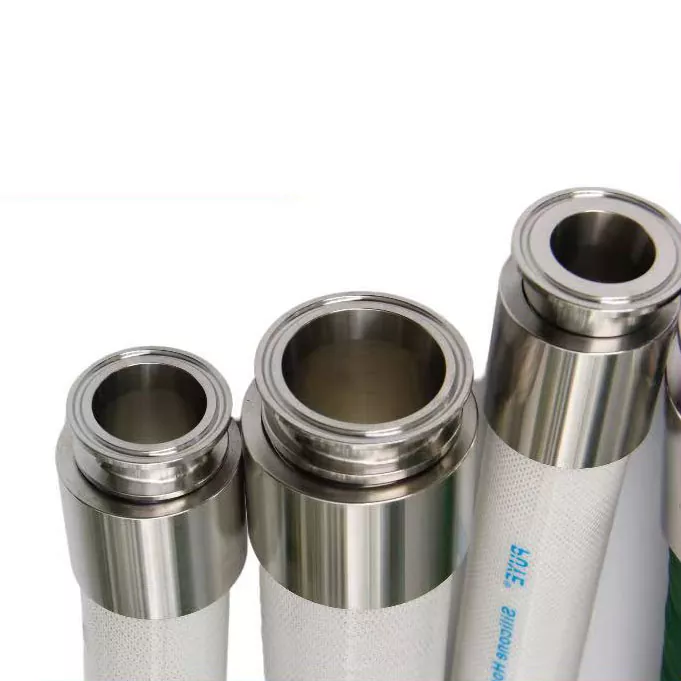

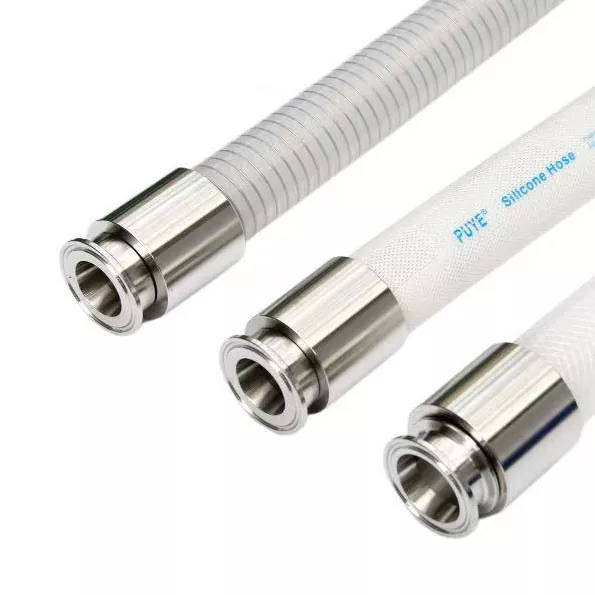

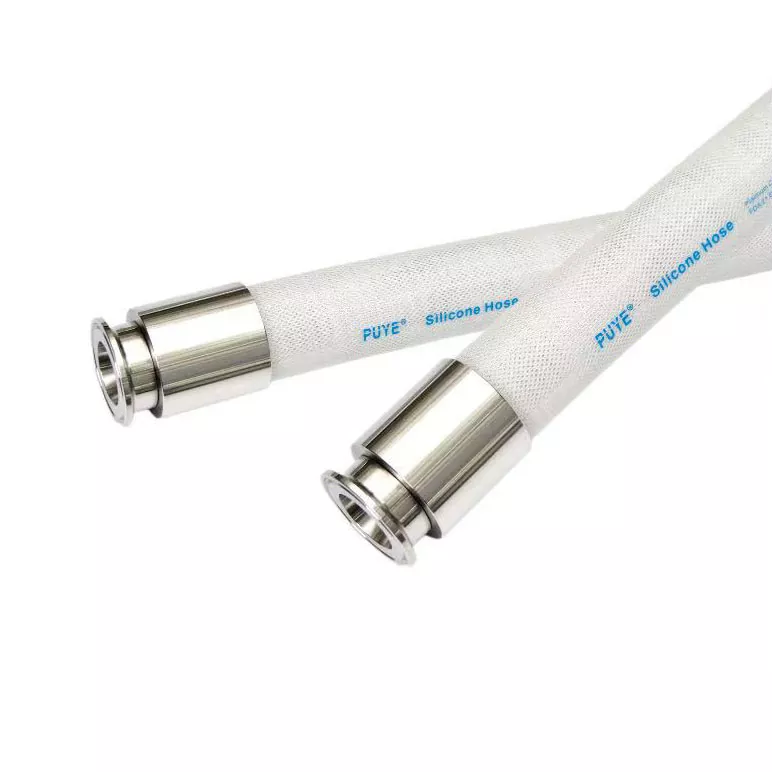

Kết nối ống mềm thường trở thành điểm yếu nhất trong hệ thống đường ống, đặc biệt khi ống cần chịu được sự thay đổi áp suất, vệ sinh thường xuyên hoặc lắp đặt nhiều lần. Bộ uốn và uốn ống linh hoạt Tri Kẹp sử dụng thanh ống bằng thép không gỉ kết hợp với ống bọc cố định để cố định ống vào đúng vị trí, ngăn chặn tình trạng lỏng hoặc tuột ra trong quá trình vận hành.

Đầu Tri-Clamp cho phép cụm ống kết nối trực tiếp với thiết bị đường ống vệ sinh, trong khi ống bọc có nếp gấp tạo ra lực giữ ổn định xung quanh thân ống. Có sẵn với các phụ kiện bằng thép không gỉ 304 hoặc 316L và vật liệu ống hợp vệ sinh, phương pháp kết nối này phù hợp với các hệ thống yêu cầu khả năng làm sạch, định tuyến linh hoạt và tuổi thọ dài. Kích thước ống, tiêu chuẩn kẹp và cấu hình phụ kiện có thể được tùy chỉnh theo các yêu cầu khác nhau của dự án.

Thông số kỹ thuật chi tiết

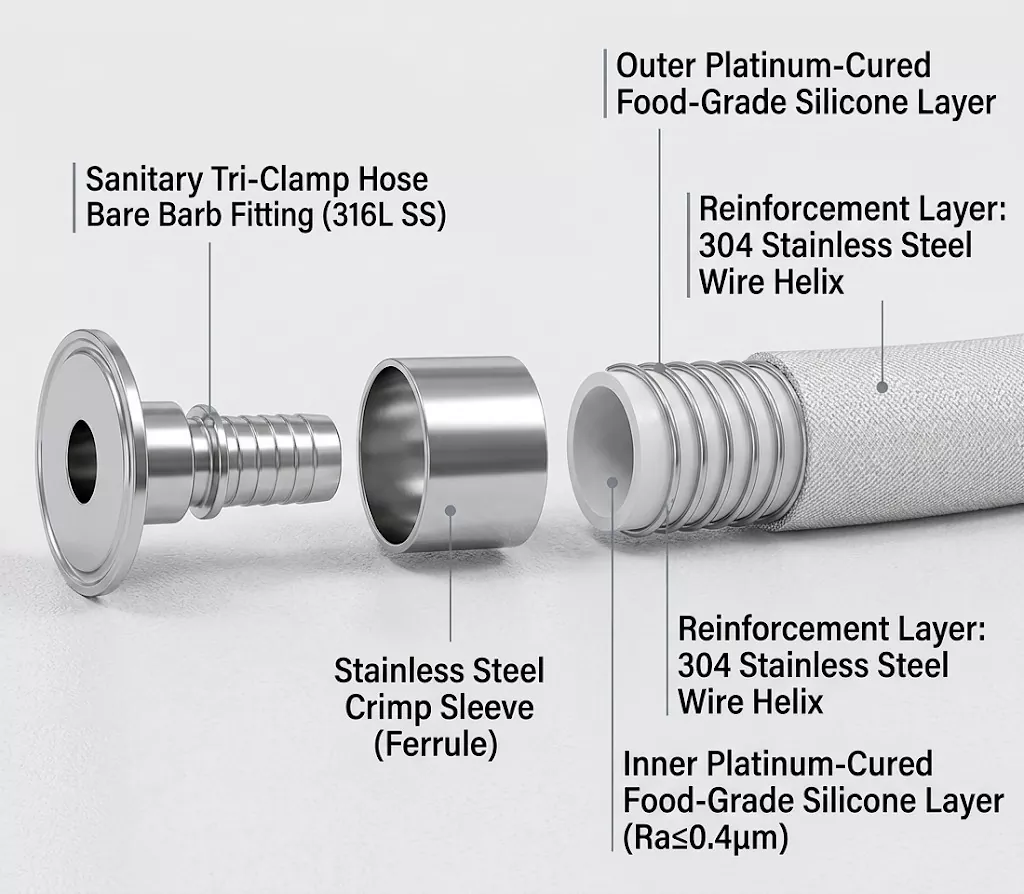

Ưu điểm chính về xây dựng và vật liệu

Kết nối được uốn cố định vĩnh viễn: Ống bọc bằng thép không gỉ được uốn bằng máy trên khớp nối nhiều thanh, tạo ra một lớp bịt kín vĩnh viễn, chống giả mạo giúp ngăn chặn ống bị bung ra khi có áp suất tăng vọt hoặc rung động nặng.

Cấu trúc silicon được xử lý bằng bạch kim: Không mùi, không vị và không bị rỉ. Việc xử lý bằng bạch kim đảm bảo độ tinh khiết vượt trội và khả năng chiết xuất thấp hơn so với silicone được xử lý bằng peroxide tiêu chuẩn.

Khả năng chống chân không và xoắn: Được gia cố bằng dây xoắn thép không gỉ 304, ống duy trì đường kính bên trong đầy đủ trong các khúc cua chặt và các hoạt động hút/chân không cao mà không bị xẹp hoặc sập.

Bề mặt tráng gương siêu mịn Lỗ khoan bên trong: Bề mặt bên trong nhẵn giúp ngăn ngừa sự tích tụ sản phẩm, giảm tổn thất ma sát và đảm bảo thói quen làm sạch CIP/SIP dễ dàng.

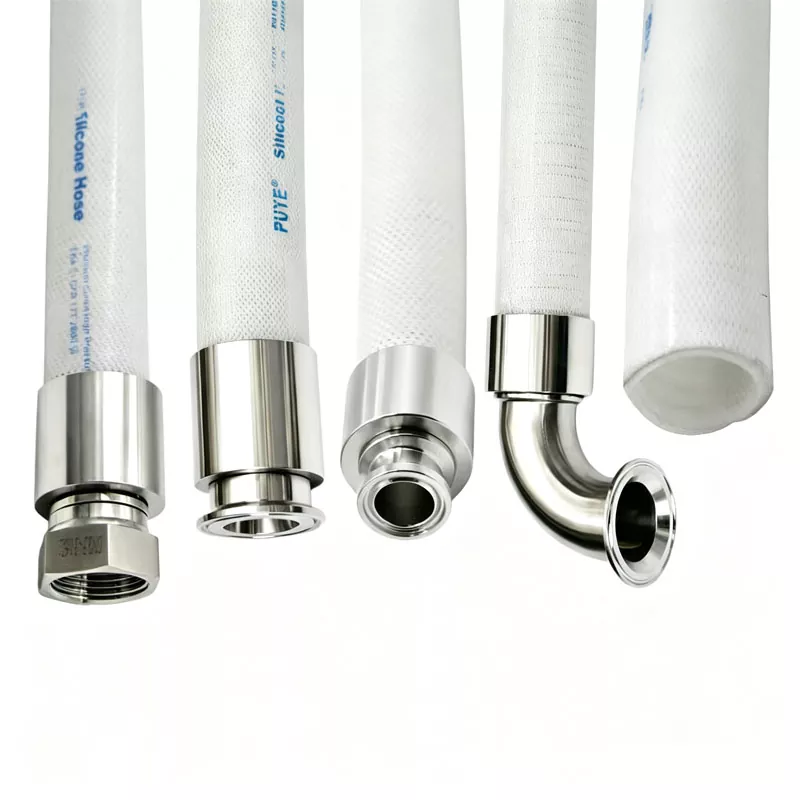

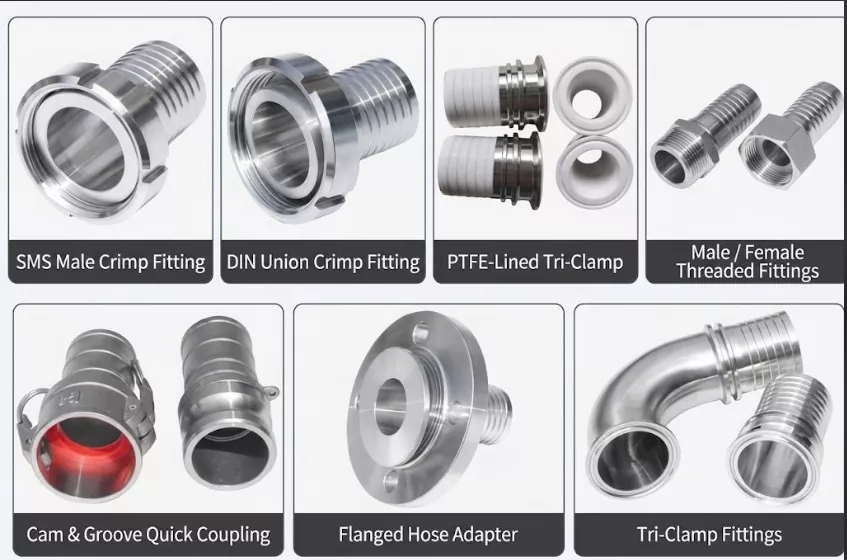

Kiểu kết nối cuối có sẵn

Tri-Clamp / Tri-Clover (TC): Thiết kế khuỷu tay thẳng và $90^\circ$ đáp ứng các tiêu chuẩn ASME BPE và 3-A để lắp ráp nhanh chóng, không cần dụng cụ.

Hiệp hội Vệ sinh Châu Âu (DIN & SMS): Khớp nối ren nam và đai ốc xoay DIN được gia công chính xác dành cho thiết bị sản xuất sữa và sản xuất bia Châu Âu.

Bộ chuyển đổi ren công nghiệp: Sợi NPT / BSPT đực và cái để kết nối trực tiếp với máy bơm, ống góp và ống cứng.

Bộ điều hợp mặt bích & Camlock: Đầu nối mặt bích ANSI/DIN dành cho các hệ thống hạng nặng và khớp nối Camlock (EC) ngắt kết nối nhanh để truyền chất lỏng nhanh chóng.

Các phụ kiện có lớp lót PTFE chống ăn mòn: Các đầu mặt bích và đầu kẹp có lớp lót hoàn toàn bằng PTFE dành cho các giải pháp hóa học có tính ăn mòn cao.

Câu hỏi thường gặp

Câu hỏi: Làm cách nào để biết liệu khớp nối này có khớp với khớp nối ống mềm ba kẹp và độ dày thành uốn của tôi hay không?

A: Điều này cực kỳ quan trọng đối với việc uốn tóc! Các phụ kiện của chúng tôi được thiết kế dựa trên ID ống vệ sinh tiêu chuẩn (Đường kính trong) và độ dày thành ống thông thường. Khi đặt hàng, chỉ cần cho chúng tôi biết đường kính bên trong và đường kính ngoài (OD) của ống, chúng tôi sẽ cung cấp kích thước ống bọc chính xác để đảm bảo độ uốn an toàn, chắc chắn.

Hỏi: Có "khoảng chết" nào giữa khớp nối và chỗ uốn ống mềm ba kẹp và khớp nối nơi vi khuẩn có thể phát triển không?

A: Không phải với thiết kế của chúng tôi! Thân uốn của chúng tôi có thiết kế đuôi mượt mà, lồng vào nhau. Khi được uốn đúng cách với ống bọc ngoài, phần chuyển tiếp giữa lớp lót bên trong ống và thân bằng thép không gỉ trở nên gần như hoàn toàn liền mạch. Điều này giúp loại bỏ các kẽ hở và giữ cho dây chuyền của bạn được vệ sinh 100%.

Kiểm soát chất lượng ＆ Độ nhám

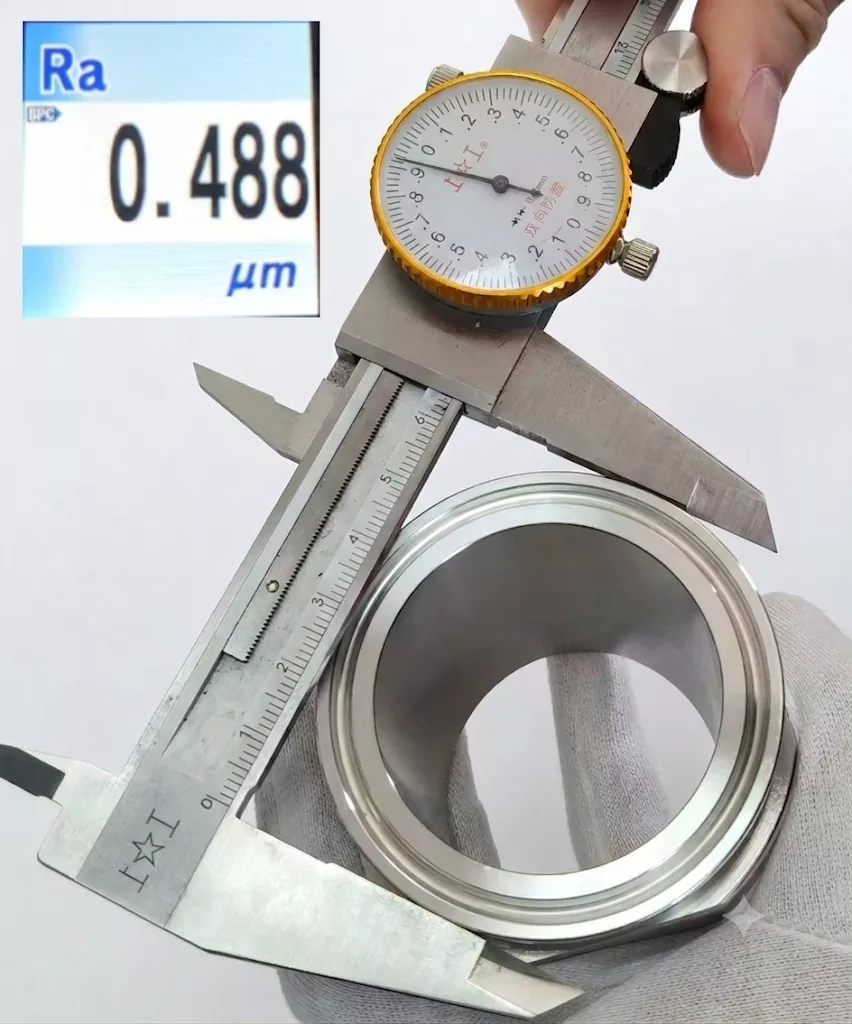

Tiêu chuẩn chất lượng của chúng tôi rất đơn giản: sự hoàn hảo hoặc không có gì. Mỗi lô đều được kiểm tra 100% về chiều cao, ID, OD và độ hoàn thiện bề mặt bên trong (Ra < 0,8 µm). Chỉ những sản phẩm đáp ứng tiêu chuẩn cao này mới được xuất xưởng. Hãy yên tâm, đơn hàng của bạn đã được xây dựng và thử nghiệm để thực hiện.

Hỗ trợ dịch vụ từ DINGYUE

Mỗi dự án đường ống vệ sinh đều có những yêu cầu khác nhau, từ kích thước kết nối và lựa chọn vật liệu đến lịch trình giao hàng và điều kiện lắp đặt. DINGYUE cung cấp hỗ trợ kỹ thuật trong suốt quá trình mua hàng để giúp khách hàng lựa chọn các thành phần phù hợp và hoàn thành dự án một cách suôn sẻ.

Trước khi sản xuất, nhóm của chúng tôi hỗ trợ lựa chọn sản phẩm, xác nhận bản vẽ và các yêu cầu tùy chỉnh, bao gồm kích thước đặc biệt, độ hoàn thiện bề mặt, vật liệu và tiêu chuẩn kết nối. Các mẫu có sẵn để thử nghiệm và xác minh trước khi đặt hàng số lượng lớn.

Trong quá trình sản xuất, mỗi lô hàng đều được kiểm tra theo quy trình chất lượng nghiêm ngặt. Giấy chứng nhận vật liệu, hồ sơ kiểm tra kích thước và tài liệu truy xuất nguồn gốc sản xuất có thể được cung cấp để đảm bảo mọi thành phần đều đáp ứng yêu cầu của dự án.

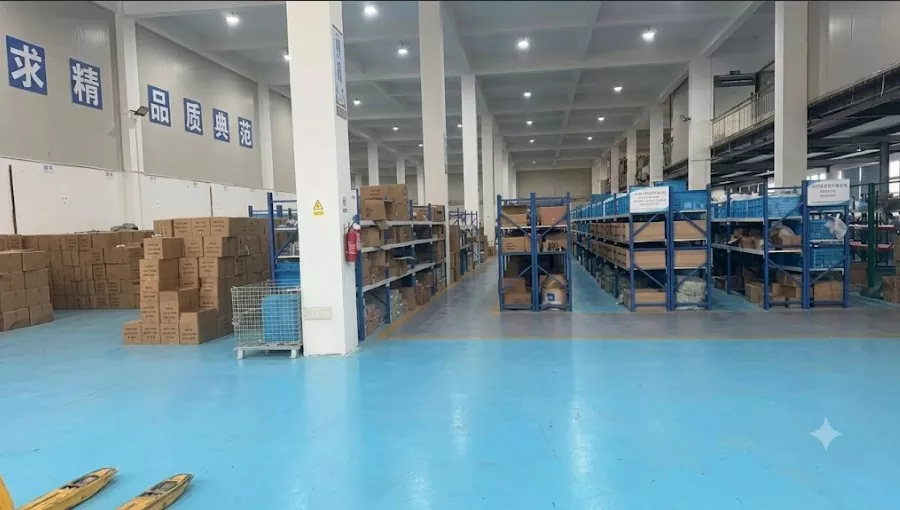

Đối với các đơn hàng quốc tế, DINGYUE hỗ trợ đóng gói chuyên nghiệp, điều phối vận chuyển và cập nhật đơn hàng từ sản xuất đến giao hàng. Sau khi nhận được sản phẩm, khách hàng còn có thể được hướng dẫn lắp đặt, hỗ trợ kỹ thuật và hỗ trợ thay thế khi có nhu cầu.
