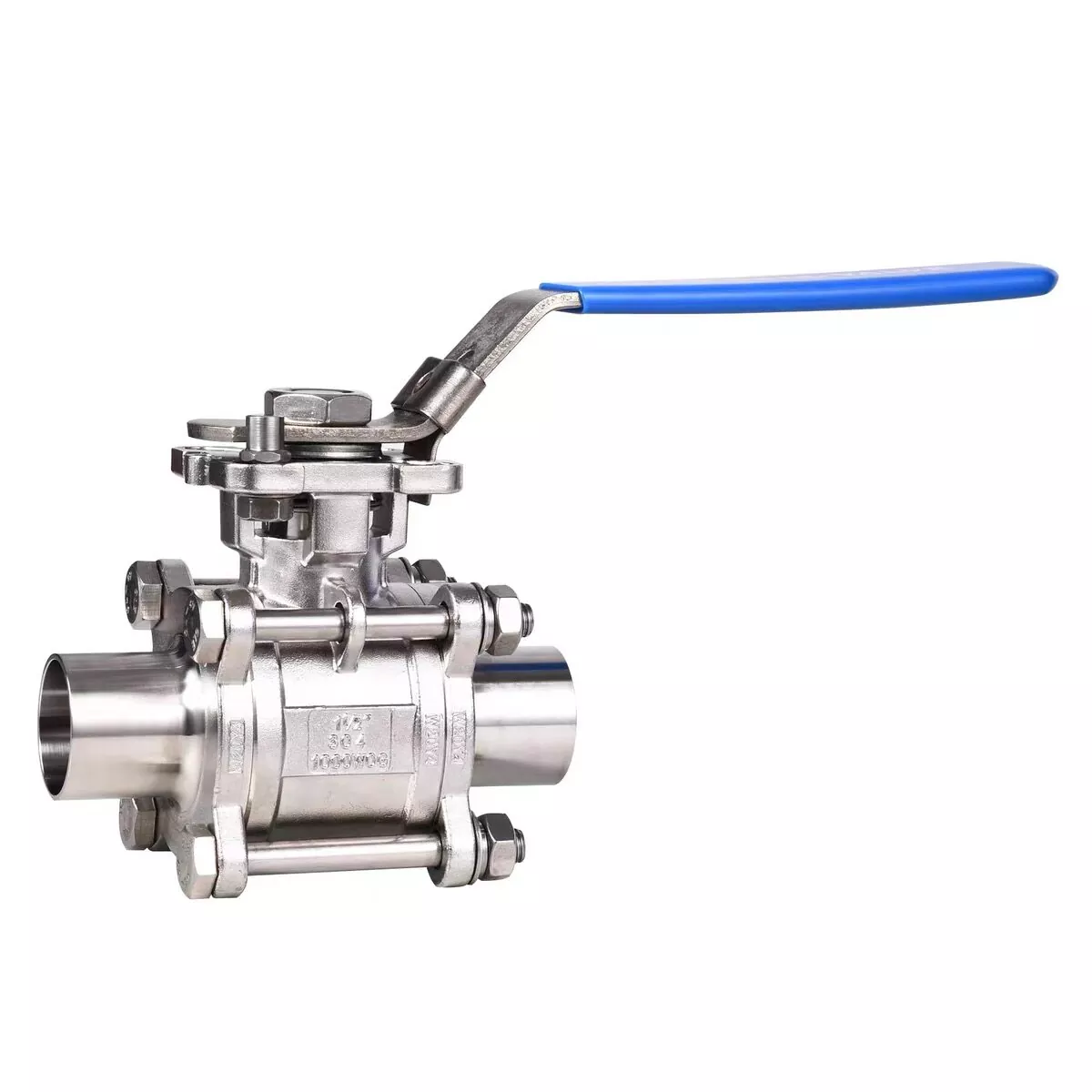

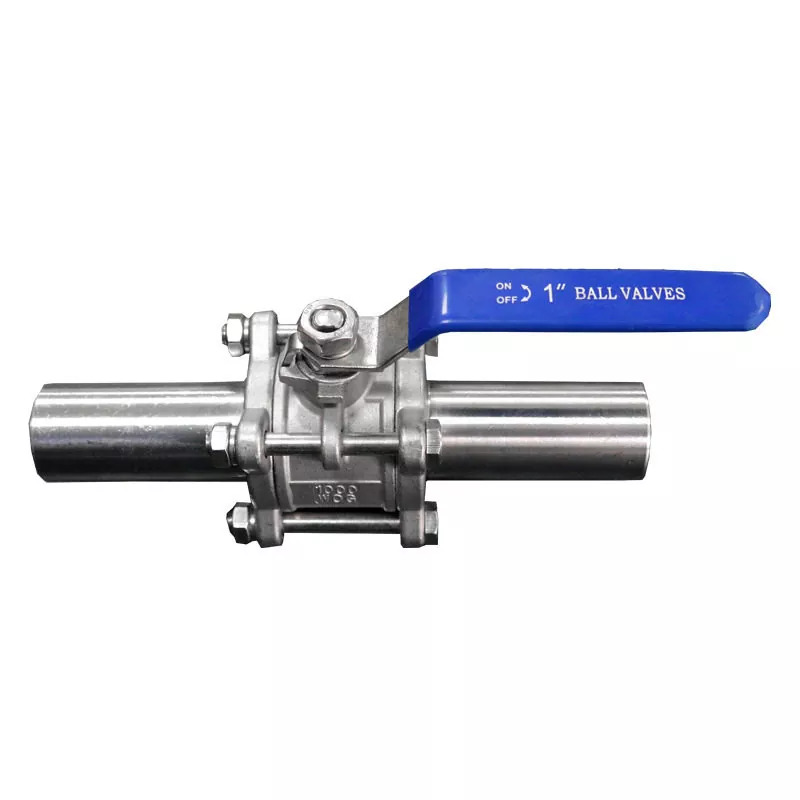

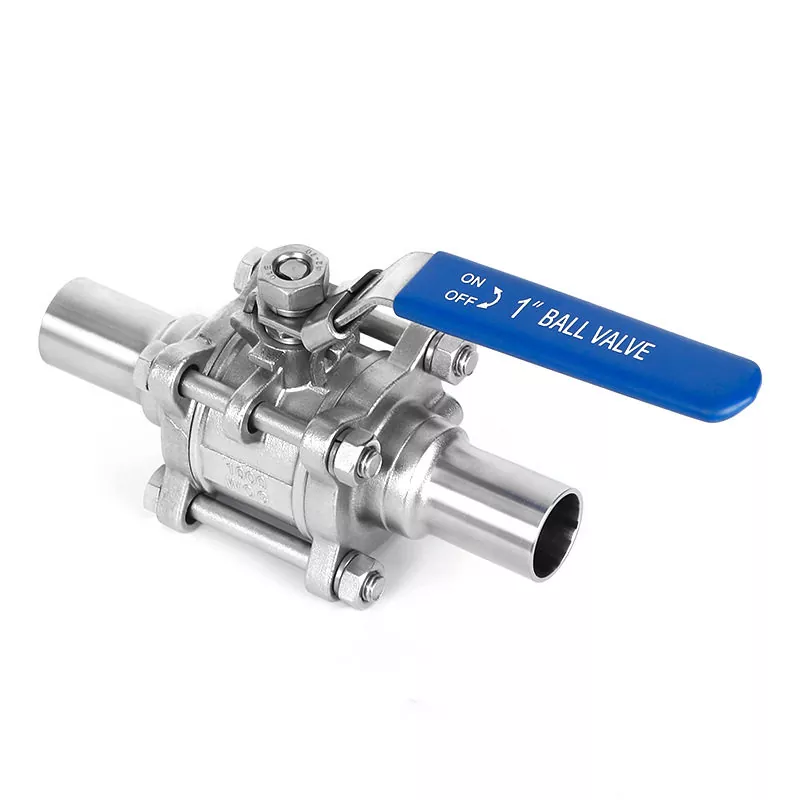

Van bi vệ sinh có lỗ hàn đầy đủ là van cách ly vệ sinh sử dụng một quả cầu được khoan có đường dẫn dòng chảy khớp với lỗ khoan danh định của đường ống. Không giống như các thiết kế giảm cổng, cấu hình lỗ khoan đầy đủ giảm thiểu hạn chế do thân van tạo ra khi van mở hoàn toàn.

Kết nối hàn cung cấp một kết nối vĩnh viễn giữa van và đường ống xử lý, làm cho cấu hình này đặc biệt phù hợp với các hệ thống vệ sinh nơi ít mối nối cơ khí được ưu tiên hơn.

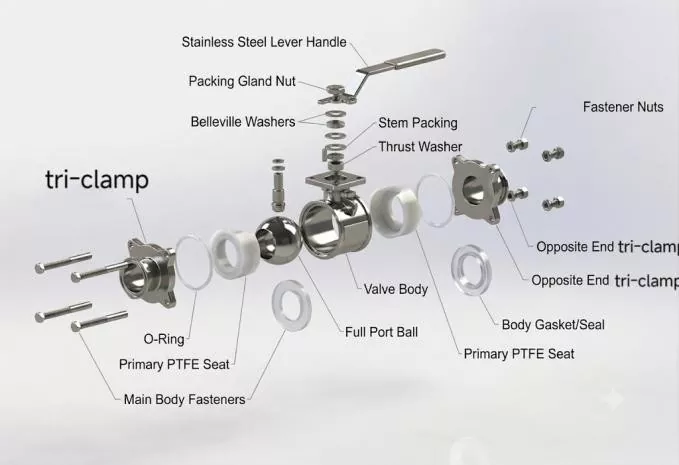

Cấu trúc cơ bản bao gồm:

· Thân van bằng thép không gỉ

· Bóng thép không gỉ đầy đủ cổng

· Thân van được gia công chính xác

· Ghế PTFE hoặc PTFE đã được sửa đổi

· Linh kiện bịt kín thân

· Đầu nối hàn đối đầu

· Tùy chọn truyền động bằng tay, khí nén hoặc điện

Sự kết hợp này làm cho van khác với van bi ren thông thường: trọng tâm không chỉ đơn giản là mở và đóng đường dây mà còn duy trì đường dẫn dòng chảy liên tục, có thể làm sạch và hạn chế thấp.

Ma trận thông số kỹ thuật

1. Thân van và thiết kế toàn cổng

Thân máy được rèn từ thép không gỉ ASTM A351 CF3M (316L) một phôi. Việc rèn giúp loại bỏ độ xốp cực nhỏ vốn có của thép đúc, ngăn chặn các chất độc hại thấm vào cấu trúc kim loại. Hình dạng lỗ khoan hoàn toàn có nghĩa là khi van ở vị trí mở hoàn toàn, dụng cụ heo có thể đi qua đường ống một cách trơn tru để thực hiện các chu trình làm sạch cơ học.

2. Hệ thống bịt kín khoang chứa tiên tiến

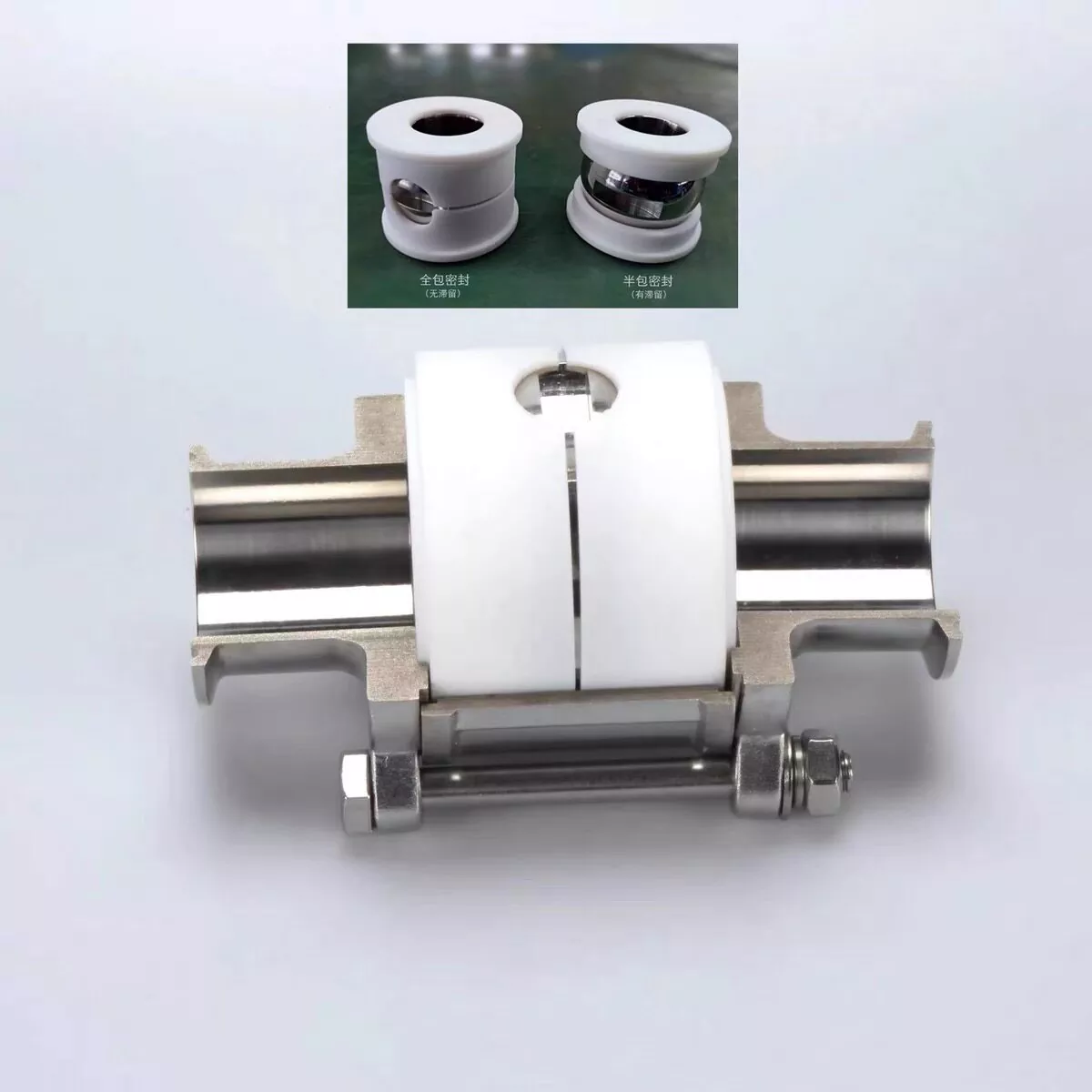

Van bi tiêu chuẩn để lại một khoảng trống có chủ ý giữa quả bóng và vỏ van. Khi chất lỏng đi qua, một lượng nhỏ sản phẩm sẽ bị mắc kẹt trong những khoảng chết này, dẫn đến sự phát triển của vi khuẩn và ô nhiễm hàng loạt. Van bi vệ sinh hàn đầy đủ của chúng tôi sử dụng các ghế đệm khoang được đúc chính xác, tùy chỉnh. Những chiếc ghế này lấp đầy hoàn toàn khoảng trống xung quanh quả bóng, không để chất lỏng còn sót lại ẩn náu.

3. Đầu hàn chính xác

Các đầu mối hàn đối đầu được gia công với dung sai chính xác tương ứng với các tiêu chuẩn đường ống toàn cầu (ASME BPE Series AM, DIN 11860 Range 2). Các đường hàn mở rộng đảm bảo rằng quá trình sinh nhiệt trong quá trình hàn TIG quỹ đạo không bị cong vênh hoặc làm chảy các vòng đệm PTFE bên trong, đảm bảo lắp đặt liền mạch cho các giàn hàn tự động.

[Van nâng cao của chúng tôi: Khoang được lấp đầy -> Đường dẫn tuyến tính -> Không có vùng chết]

Tùy chọn kích hoạt

Van bi vệ sinh hàn đầy đủ có thể được cung cấp để vận hành thủ công hoặc tích hợp vào hệ thống điều khiển quá trình tự động.

Để lắp đặt tự động, nên chọn bộ truyền động theo mô-men xoắn, tần số vận hành, tín hiệu điều khiển và vị trí hỏng hóc cần thiết thay vì chỉ khớp bộ truyền động với kích thước van danh nghĩa.

Triển khai, cài đặt và phòng ngừa

Việc lắp đặt đúng cách sẽ bảo tồn các ưu điểm cơ học của van có độ tinh khiết cao. Thực hiện theo các nguyên tắc kỹ thuật sau để đảm bảo vận hành hệ thống hoàn hảo:

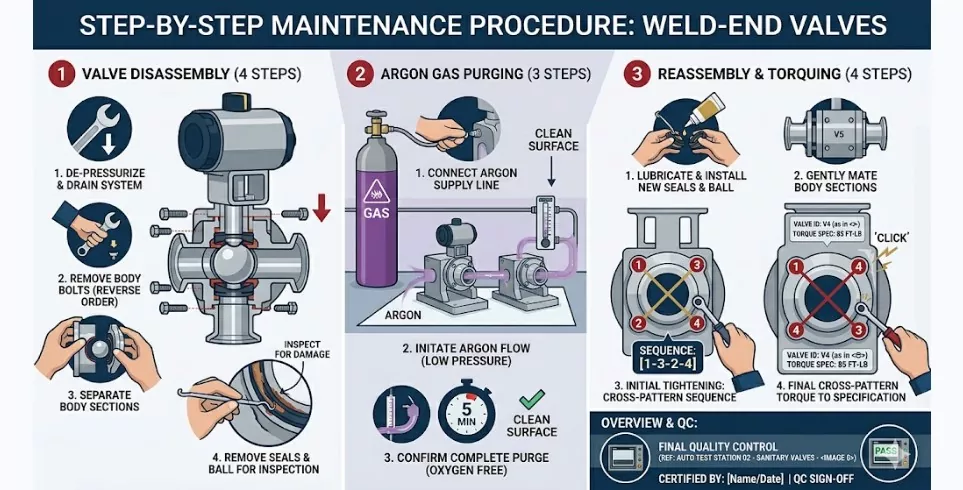

Chuẩn bị trước khi hàn: Trước khi bắt đầu hàn TIG tự động hoặc thủ công, van bi vệ sinh toàn lỗ hàn phải được tháo rời hoàn toàn để tránh nhiệt độ cao của hồ quang làm biến dạng hoặc cháy sém các ghế PTFE bên trong và gioăng thân. Chỉ nên cố định và hàn hai nắp cuối vào đường ống.

Tại sao chọn DingYue?

Tùy chọn vận chuyển linh hoạt

Chúng tôi quản lý các yêu cầu về trọng lượng và khối lượng vận chuyển đa dạng hàng ngày. Ví dụ: một đơn đặt hàng cỡ trung bình vào giữa năm 2026 gần đây có trọng lượng tịnh là 890 KG được đóng gói trong các thùng vận chuyển nhỏ gọn. Để tối đa hóa sự an toàn trong quá trình vận chuyển đường hàng không và đường biển quốc tế, hàng hóa được xếp chồng lên nhau bằng cách sử dụng các thùng được xử lý nhiệt tiêu chuẩn, nâng tổng trọng lượng lên 930 KG và đảm bảo dễ dàng xử lý bằng xe nâng tiêu chuẩn.

Cho dù bạn yêu cầu Tải hàng ít hơn container (LCL), Tải container đầy đủ (FCL) hay vận chuyển hàng không khẩn cấp qua các hãng chuyển phát quốc tế lớn (DHL, FedEx, UPS), đội ngũ hậu cần tận tâm của chúng tôi sẽ quản lý tất cả chứng từ xuất khẩu, giấy tờ thông quan và theo dõi vận chuyển hàng hóa để đảm bảo giao hàng suôn sẻ đến cơ sở của bạn.

Câu hỏi thường gặp

Van bi vệ sinh hàn đầy đủ là gì?

Nó là một van bi vệ sinh có đường dẫn dòng chảy đầy đủ và các đầu hàn đối đầu được thiết kế để lắp đặt cố định trong các hệ thống đường ống hợp vệ sinh hoặc có độ tinh khiết cao.

Ưu điểm của van bi khoan đầy đủ là gì?

Thiết kế lỗ khoan đầy đủ cho phép đường dẫn bóng bên trong khớp chặt với lỗ khoan đường ống khi mở hoàn toàn, giúp giảm thiểu hạn chế dòng chảy so với các thiết kế cổng giảm.

Tại sao chọn kết nối hàn thay vì kết nối Tri-Clamp?

Các kết nối hàn thích hợp cho đường ống xử lý cố định, nơi ưu tiên ít mối nối có thể tháo rời hơn. Kết nối Tri-Clamp thuận tiện hơn khi cần tháo gỡ và bảo trì thường xuyên.

Van có phù hợp với hệ thống CIP không?

Nó có thể được sử dụng trong các hệ thống CIP hiện hành, miễn là kích thước van, vật liệu mặt tựa, nhiệt độ, áp suất và hóa chất làm sạch tương thích với các điều kiện quy trình thực tế.

Van có thể được sử dụng trong các hệ thống dược phẩm sinh học không?

Đúng. Cấu hình 316L áp dụng, bề mặt hoàn thiện vệ sinh và kết nối hàn có thể được chỉ định cho hệ thống chất lỏng dược phẩm sinh học theo yêu cầu của dự án.

316L có sẵn không?

Đúng. Thép không gỉ 316L có sẵn, thép không gỉ 304 được cung cấp cho các cấu hình áp dụng.

Những vật liệu ghế nào có sẵn?

Các tùy chọn có sẵn bao gồm PTFE, TFM 1600 và PTFE có khoang chứa đầy. Sự lựa chọn thích hợp phụ thuộc vào môi trường và điều kiện hoạt động.

Van bi vệ sinh này có thể được tự động hóa?

Đúng. Có sẵn các tùy chọn truyền động bằng tay, khí nén và điện. Cấu hình khí nén có thể được cung cấp dưới dạng thường đóng, thường mở hoặc tác động kép.

DingYue có thể cung cấp chứng chỉ vật chất không?

Đối với các đơn đặt hàng hiện hành, DingYue có thể cung cấp Báo cáo thử nghiệm vật liệu và truy xuất nguồn gốc số nhiệt để hỗ trợ xác minh vật liệu và tài liệu dự án.
