Bộ lọc kẹp loại góc

Tối ưu hóa bố cục đường ống của bạn với Bộ lọc kẹp ba loại góc của chúng tôi Thiết kế đầu vào/đầu ra 90 độ độc đáo vừa vặn hoàn hảo với các không gian hoặc góc chật hẹp đồng thời đảm bảo khả năng lọc tuyệt vời và giảm áp suất thấp. Thép không gỉ có độ bóng cao đảm bảo không tích tụ sản phẩm.

Thông số kỹ thuật

Thiết kế lọc 90° nhỏ gọn cho đường ống quy trình vệ sinh

Trong các hệ thống đường ống vệ sinh nhỏ gọn, không gian lắp đặt xung quanh máy bơm, bể chứa và thiết bị xử lý thường bị hạn chế. Bộ lọc thẳng truyền thống thường yêu cầu thêm khuỷu tay hoặc phụ kiện để hoàn thiện việc bố trí đường ống, làm tăng độ phức tạp lắp đặt và các điểm bảo trì.

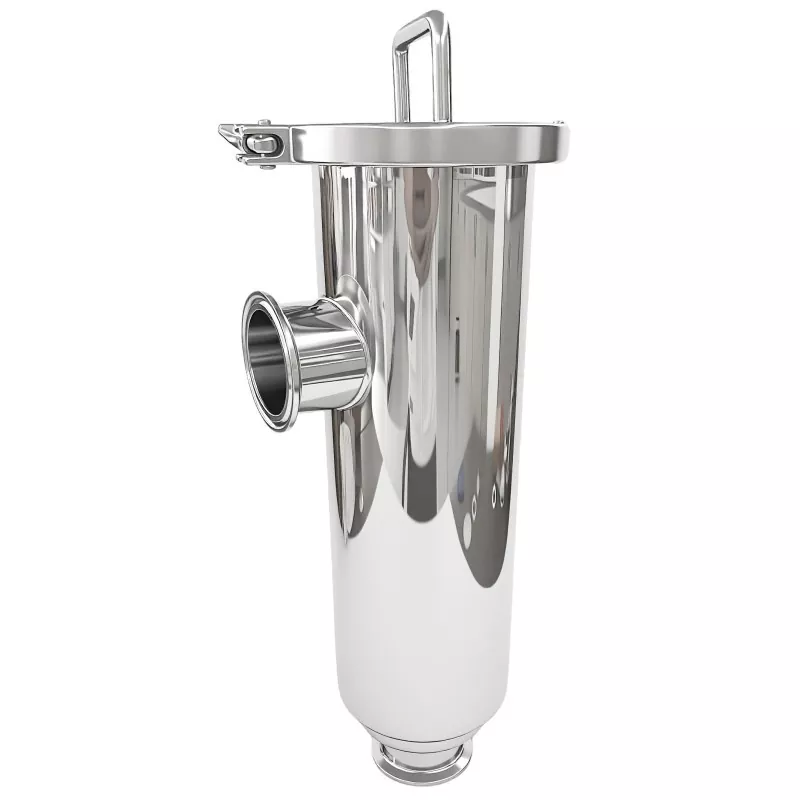

Bộ lọc kẹp ba loại góc DINGYUE kết hợp quá trình lọc và thay đổi hướng dòng chảy 90 độ trong một thiết kế tích hợp. Cấu hình đầu vào bên và đầu ra thẳng đứng giúp các kỹ sư tối ưu hóa cách bố trí đường ống chặt chẽ đồng thời mang lại khả năng loại bỏ hạt đáng tin cậy cho hệ thống chất lỏng hợp vệ sinh.

Được sản xuất từ ​​​​thép không gỉ SS304 hoặc SS316L, bộ lọc vệ sinh này có bề mặt bên trong nhẵn, bộ phận lọc có thể tháo rời và kết nối ba kẹp để kiểm tra và làm sạch nhanh chóng. Nó được ứng dụng rộng rãi trong chế biến thực phẩm, hệ thống dược phẩm, sản xuất đồ uống, xử lý chất lỏng có độ tinh khiết cao và các ứng dụng làm mát bằng chất lỏng, nơi yêu cầu dòng chảy sạch và bảo trì dễ dàng.

Thiết kế tiết kiệm không gian 90° để lắp đặt đường ống đơn giản

Việc bố trí đường ống có thể trở nên khó khăn khi các kết nối thiết bị được đặt gần tường, khung hoặc các bộ phận khác. Bộ lọc nội tuyến thông thường có thể cần thêm khuỷu tay, tăng số lượng điểm kết nối và khu vực bảo trì tiềm năng.

Cấu trúc góc 90 độ cho phép bộ lọc chuyển hướng dòng chất lỏng đồng thời lọc các hạt.

Những lợi ích chính bao gồm:

· Giảm không gian lắp đặt so với kết hợp bộ lọc thẳng

· Cần ít khuỷu tay và phụ kiện bổ sung hơn

· Tích hợp dễ dàng hơn vào bố cục thiết bị nhỏ gọn

· Thích hợp để bảo vệ đầu vào máy bơm và hệ thống gắn trên thanh trượt

Đối với các nhà sản xuất thiết bị và nhà tích hợp hệ thống, thiết kế này giúp đơn giản hóa việc bố trí đường ống mà không ảnh hưởng đến hiệu suất lọc.

Kết cấu thép không gỉ hợp vệ sinh để xử lý chất lỏng sạch

Bộ lọc kẹp ba loại góc DINGYUE được thiết kế cho các ứng dụng trong đó độ sạch của chất lỏng và độ tin cậy của vật liệu là quan trọng.

Các vật liệu có sẵn bao gồm:

· SS304 (1.4301)

· SS316L (1.4404)

Các bề mặt bên trong được hoàn thiện chính xác để giảm thiểu việc lưu giữ sản phẩm và hỗ trợ vận hành hợp vệ sinh. Cấu trúc thép không gỉ mịn giúp giảm rủi ro ô nhiễm và mang lại khả năng chống ăn mòn lâu dài trong môi trường quy trình đòi hỏi khắt khe.

Đối với các ứng dụng dược phẩm, thực phẩm và độ tinh khiết cao, khả năng truy xuất nguồn gốc nguyên liệu và chất lượng bề mặt đóng vai trò quan trọng trong việc duy trì các tiêu chuẩn sản xuất nhất quán.

Truy cập bộ lọc dễ dàng giúp giảm thời gian ngừng bảo trì

Việc vệ sinh thường xuyên là điều cần thiết cho bất kỳ bộ phận lọc nào. Vỏ bộ lọc khó tiếp cận có thể làm tăng thời gian ngừng hoạt động và làm phức tạp việc bảo trì định kỳ.

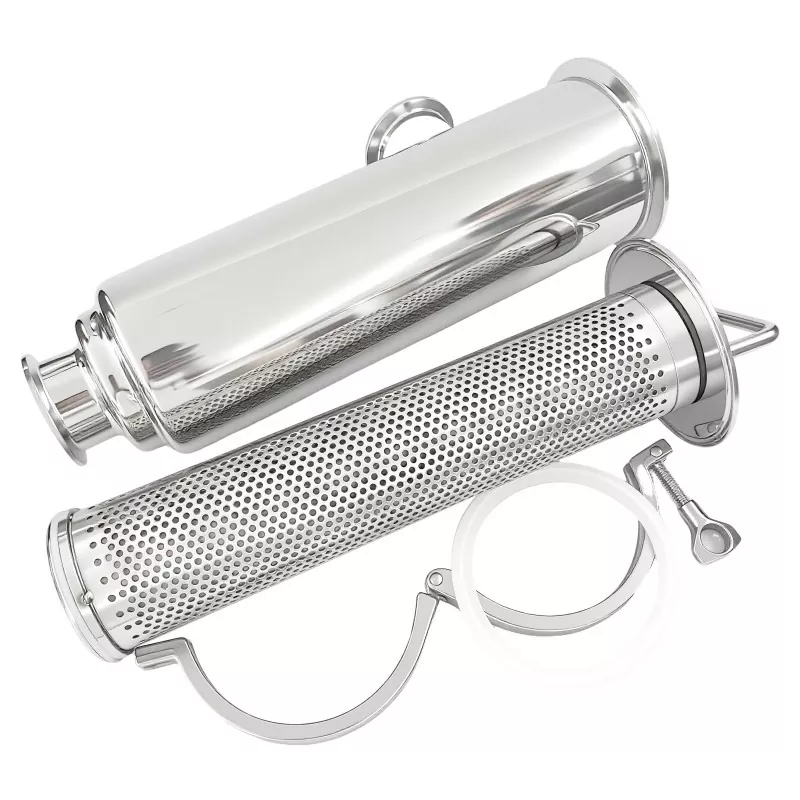

Bộ lọc kẹp Tri loại góc được thiết kế với bộ phận lọc có thể tháo rời cho phép người vận hành hoàn thành việc kiểm tra và làm sạch một cách hiệu quả.

Ưu điểm bảo trì bao gồm:

· Kết nối Tri kẹp để tháo lắp nhanh chóng

· Loại bỏ màn hình bộ lọc mà không cần thay thế bộ phận hoàn chỉnh

· Vệ sinh đơn giản trong quá trình bảo trì định kỳ

· Tương thích với quy trình làm sạch thủ công và CIP

Việc lắp đặt các điểm giám sát áp suất trước và sau bộ lọc có thể giúp người vận hành xác định mức chênh lệch áp suất ngày càng tăng và lên lịch làm sạch trước khi ảnh hưởng đến quy trình.

Tùy chọn lọc linh hoạt cho các yêu cầu quy trình khác nhau

Các hệ thống sản xuất khác nhau yêu cầu mức lọc khác nhau tùy thuộc vào đặc tính chất lỏng và yêu cầu bảo vệ thiết bị.

DINGYUE cung cấp các phần tử lọc tùy chỉnh theo nhu cầu ứng dụng:

· Màn hình dây nêm bằng thép không gỉ

· Tấm đục lỗ bằng vải lưới

· Xếp hạng lưới và micron khác nhau

Các tùy chọn lọc có sẵn:

· 30 lưới

· 50 lưới

· 100 lưới

· 200 lưới

· 300 lưới

Thông số kỹ thuật của bộ lọc tùy chỉnh có sẵn cho các dự án yêu cầu hiệu suất loại bỏ hạt hoặc điều kiện dòng chảy cụ thể.

Tùy chỉnh OEM cho các nhà sản xuất thiết bị

Các hệ thống xử lý khác nhau thường yêu cầu kích thước kết nối, xếp hạng bộ lọc và kích thước cài đặt khác nhau.

DINGYUE cung cấp hỗ trợ tùy chỉnh bao gồm:

· Xếp hạng lưới hoặc micron tùy chỉnh

· Thiết kế kết nối đặc biệt

· Kích thước OEM

· Hoàn thiện bề mặt tùy chỉnh

· Giải pháp thành phần dựa trên dự án

Đội ngũ kỹ thuật của chúng tôi làm việc với các nhà sản xuất thiết bị, nhà thầu và nhà phân phối để phát triển các bộ phận lọc vệ sinh phù hợp với các ứng dụng cụ thể.

Câu hỏi thường gặp

Câu hỏi 1: Mô hình này so sánh với bộ lọc nội tuyến hoặc bộ lọc kiểu chữ Y như thế nào?

Trả lời: Trong khi bộ lọc nội tuyến giữ cho đường ống thẳng và bộ lọc chữ Y xử lý dòng chảy chéo, thì bộ lọc ba kẹp kiểu Góc chuyển hướng chất lỏng đi 90 độ, khiến nó trở nên hoàn hảo cho việc lắp đặt ở góc nơi không gian bị hạn chế.

Câu hỏi 2: Tôi có thể đặt hàng kích thước mắt lưới tùy chỉnh cho độ nhớt chất lỏng cụ thể không?

Trả lời: Có, chúng tôi cung cấp nhiều loại xếp hạng micron và cấu hình lưới phù hợp với nhu cầu quy trình cụ thể của bạn, cho dù là chất lỏng nhẹ hay bột nhão có độ nhớt cao.

Câu hỏi 3: Bộ lọc ba kẹp kiểu góc có đắt hơn bộ lọc thẳng tiêu chuẩn không?

Trả lời: Chi phí ban đầu của bộ lọc dạng góc cao hơn một chút do thân được chế tạo 90 độ. Tuy nhiên, vì nó có thể thay thế khuỷu ống 90 độ trong hệ thống của bạn nên giúp bạn tiết kiệm chi phí mua thêm một khớp nối, khiến nó trở thành giải pháp tiết kiệm chi phí cao cho các góc đường ống.

Câu hỏi 5: Các miếng đệm dành cho bộ lọc kẹp ba loại góc của bạn có được FDA chấp thuận không?

Trả lời: Có. Tất cả các miếng đệm được cung cấp cùng với bộ lọc góc của chúng tôi (Silicone, EPDM hoặc FKM) đều tuân thủ 100% FDA (FDA 21 CFR 177.2600). Chúng được chứng nhận đầy đủ về sử dụng an toàn trong chế biến thực phẩm, sữa, đồ uống và dược phẩm.

Câu hỏi 6: Ưu điểm chính của bộ lọc kiểu góc 90 độ trong cách bố trí đường ống là gì?

Trả lời: Ưu điểm lớn nhất là tiết kiệm không gian và giảm áp suất. Nó thay đổi hướng dòng chảy 90 độ trong khi lọc chất lỏng, cho phép bạn lắp đặt trực tiếp ở các góc hoặc cửa hút bơm. Nó cũng cho phép kéo màn lọc ra từ bên cạnh mà không cần ngắt kết nối đường ống chính.

Các thành phần lọc hợp vệ sinh đáng tin cậy từ DINGYUE

Với kinh nghiệm về van vệ sinh, phụ kiện và các bộ phận kiểm soát chất lỏng có độ tinh khiết cao, DINGYUE cung cấp các giải pháp lọc được thiết kế cho các môi trường quy trình đòi hỏi khắt khe.

Từ hệ thống đường ống nhỏ gọn đến các dự án công nghiệp quy mô lớn, Bộ lọc kẹp ba loại góc của chúng tôi giúp khách hàng duy trì sự tuần hoàn chất lỏng sạch hơn, đơn giản hóa việc lắp đặt và cải thiện độ tin cậy lâu dài của hệ thống.
