Bóng làm sạch vệ sinh cố định hoạt động bằng cách phân phối chất lỏng làm sạch thông qua các lỗ phun được bố trí chính xác trên bề mặt bóng. Trong quá trình CIP, chất lỏng làm sạch đi vào khoang bên trong và được giải phóng qua nhiều lỗ để tạo ra kiểu phun có kiểm soát tới thành bể và bề mặt bên trong.
Không giống như thiết bị phun quay, thiết kế cố định không có bộ phận chuyển động bên trong. Cấu trúc đơn giản này giúp giảm rủi ro mài mòn trong khi vẫn duy trì hiệu suất làm sạch đáng tin cậy trong các chu trình giặt lặp đi lặp lại. Tùy thuộc vào kích thước bể, áp suất và thiết kế phun, các mẫu khác nhau có thể cung cấp phạm vi phủ phù hợp cho bể chứa, bình trộn và thiết bị xử lý.
Điểm khác biệt lớn nhất của bóng làm sạch cố định là cấu trúc bên trong đơn giản.
Không có các bộ phận quay, sẽ có ít bộ phận có thể bị mòn, lỏng hoặc cần thay thế trong quá trình vận hành CIP liên tục. Điều này làm cho nó phù hợp với các hệ thống yêu cầu hiệu suất làm sạch ổn định và bảo trì dễ dàng.
Hiệu quả làm sạch không chỉ phụ thuộc vào áp suất phun mà còn phụ thuộc vào vị trí và kích thước của các lỗ phun.
Bóng làm sạch DINGYUE được thiết kế với khả năng phân bổ lỗ phun có kiểm soát để đạt được độ phủ chất lỏng cân bằng bên trong bể, giúp giảm thiểu các khu vực khó tiếp cận trong chu trình làm sạch.
Thiết kế thiết bị khác nhau đòi hỏi các phương pháp lắp đặt khác nhau.

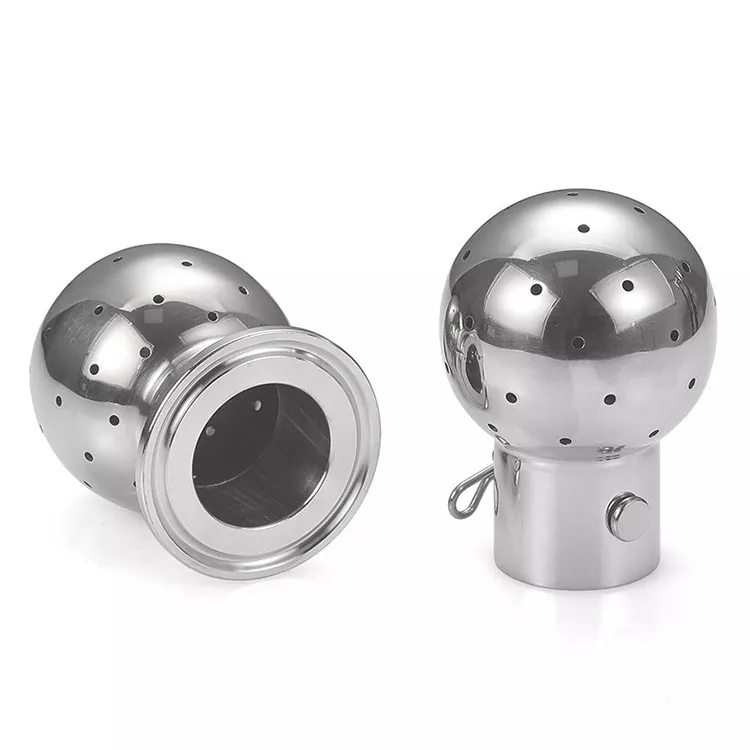

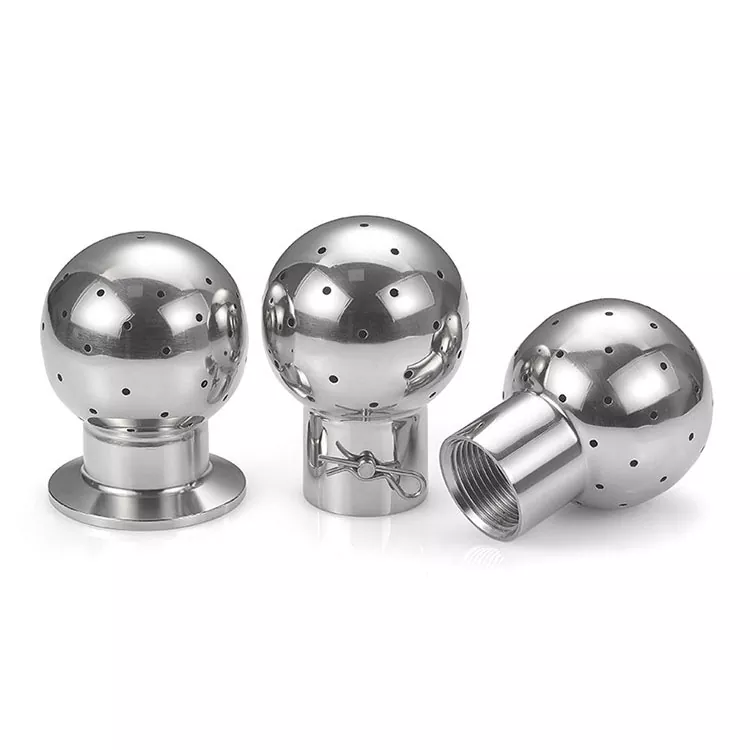

Bóng làm sạch có thể được cung cấp với các tùy chọn bao gồm:
· Kết nối ba kẹp
· Kết nối theo luồng
· Kết nối hàn
Điều này cho phép tích hợp dễ dàng hơn vào các đường ống CIP và hệ thống làm sạch bể chứa hiện có.
|
So sánh |
Bóng vệ sinh cố định |
Bóng phun quay |
|
Nguyên tắc làm việc |
Làm sạch chất lỏng phun qua các lỗ cố định |
Cơ chế quay bên trong phân phối chất lỏng |
|
Kết cấu |
Cấu trúc đơn giản không có bộ phận chuyển động |
Chứa các bộ phận quay |
|
BẢO TRÌ |
Yêu cầu bảo trì thấp hơn |
Yêu cầu kiểm tra các bộ phận quay |
|
Ổn định hoạt động |
Hiệu suất ổn định trong chu kỳ CIP lặp đi lặp lại |
Hiệu suất phụ thuộc vào điều kiện quay |
|
Phương pháp làm sạch |
Bảo hiểm phun trực tiếp dựa trên cách sắp xếp lỗ |
Chuyển động phun năng động |
|
Thích hợp cho |
Bể tiêu chuẩn, bồn chứa, thiết bị xử lý |
Các ứng dụng yêu cầu thao tác làm sạch luân phiên |
|
Cuộc sống phục vụ |
Dài hơn do ít thành phần hao mòn hơn |
Các bộ phận chuyển động có thể cần thay thế theo thời gian |
Đối với nhiều bể vệ sinh tiêu chuẩn, thiết kế cố định mang lại sự cân bằng thực tế giữa hiệu suất làm sạch, độ tin cậy và chi phí bảo trì.
|

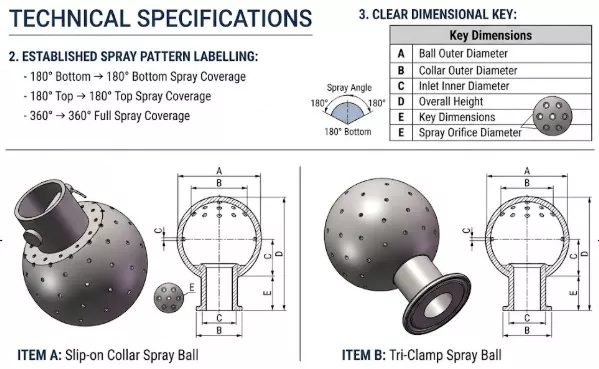

tham số |
Đặc điểm kỹ thuật tiêu chuẩn |
Tùy chọn/Tùy chỉnh |
|
Các kiểu kết nối |
Slip-on (Pin/Clip), Tri-Kẹp, Có ren (BSP/NPT), Weld-on |
mặt bích |
|
Phun phủ sóng |
Xịt toàn bộ 360 ° |
180 ° Trở lên / 180 ° Hướng xuống
|
|
Áp suất vận hành |
Thanh 1,0 - 3,0 (14,5 - 43,5 PSI) |
Tối ưu hóa để rửa áp suất thấp |
|
Bán kính làm sạch |
1,0 mét đến 4,5 mét (Tùy thuộc vào tốc độ dòng chảy và áp suất) |
Tối đa. bán kính ướt lên tới 5,0 mét |
|
Tối đa. Nhiệt độ |
Lên đến 140°C (Tương thích với khử trùng bằng hơi nước) |
— |

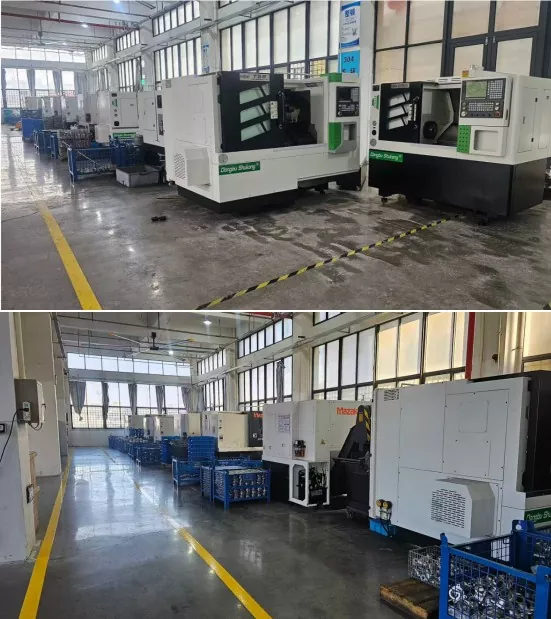

DINGYUE tập trung sản xuất các linh kiện bằng thép không gỉ vệ sinh cho hệ thống chất lỏng vệ sinh.

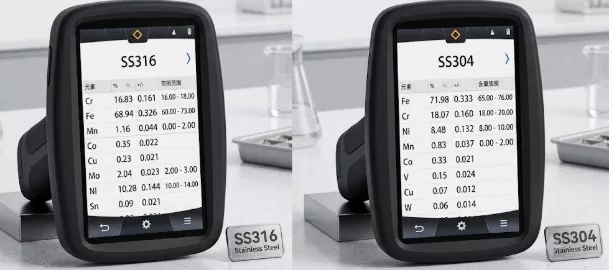

Sản xuất của chúng tôi tuân theo các quy trình kiểm soát vật liệu và kích thước nghiêm ngặt. Các loại thép không gỉ được xác minh trước khi sản xuất và các bộ phận hoàn thiện được kiểm tra trước khi vận chuyển để đảm bảo hiệu suất ổn định.
Các tài liệu chất lượng có sẵn bao gồm:
· Báo cáo thử nghiệm vật liệu (MTR)
· Truy xuất nguồn gốc số nhiệt
· Hồ sơ kiểm tra kích thước
· Kiểm tra độ hoàn thiện bề mặt
Các sản phẩm vệ sinh của chúng tôi được thiết kế theo yêu cầu quốc tế bao gồm:
· Tiêu chuẩn vệ sinh 3-A
· ASME BPE
· Các yêu cầu về vật liệu liên quan đến FDA
Đối với các dự án tùy chỉnh, DINGYUE hỗ trợ sửa đổi sản phẩm dựa trên cấu trúc bể, yêu cầu kết nối và thông số hệ thống CIP.
Có, khi chọn đúng model theo kích thước bể, phạm vi phun, áp suất và tốc độ dòng chảy.
Hiệu quả làm sạch phụ thuộc vào nhiều yếu tố, bao gồm cách bố trí lỗ phun, vị trí lắp đặt và thông số CIP. Bóng phun được lựa chọn phù hợp có thể cung cấp khả năng che phủ hiệu quả cho thành bể và bề mặt bên trong trong chu trình làm sạch.
Phạm vi phủ sóng phụ thuộc vào áp suất vận hành, tốc độ dòng chất lỏng và thiết kế bể.
DINGYUE cung cấp các kích cỡ và cấu hình phun khác nhau để phù hợp với các kích thước bình chứa khác nhau. Người mua có thể cung cấp đường kính bể, chiều cao và điều kiện CIP để lựa chọn phù hợp.
Sự khác biệt chính là cấu trúc bên trong.
Bóng phun cố định dựa vào các lỗ phun được thiết kế để phân phối chất lỏng làm sạch, trong khi bóng phun quay sử dụng các bộ phận chuyển động để tạo vùng phủ phun xoay.
Các mô hình cố định thường được ưu tiên khi cấu trúc đơn giản, bảo trì dễ dàng và vận hành ổn định là ưu tiên hàng đầu.
Yêu cầu bảo trì tương đối thấp vì cấu trúc cố định không chứa các bộ phận quay.
Kiểm tra thường xuyên chủ yếu tập trung vào tình trạng lỗ phun, độ sạch bề mặt và độ kín kết nối trong quá trình bảo trì CIP định kỳ.
Đúng.
Bóng làm sạch của chúng tôi được sản xuất bằng vật liệu thép không gỉ vệ sinh như SS304 và SS316L. Thiết kế bề mặt nhẵn giúp giảm rủi ro ô nhiễm và hỗ trợ các yêu cầu xử lý hợp vệ sinh.
Việc cài đặt rất đơn giản khi loại kết nối phù hợp với hệ thống CIP hiện có.
Phiên bản Tri-Clamp cho phép lắp đặt và tháo gỡ nhanh chóng, trong khi có thể lựa chọn các tùy chọn ren hoặc hàn tùy theo yêu cầu của thiết bị.
