Trong nhiều hệ thống xử lý chất lỏng, người vận hành cần kiểm tra tình trạng của môi chất mà không cần ngừng sản xuất hoặc mở đường ống. Kính quan sát vệ sinh cung cấp điểm quan sát trực tiếp, cho phép người dùng quan sát dòng chất lỏng, sự thay đổi màu sắc, bong bóng và khả năng ô nhiễm trong quá trình vận hành.

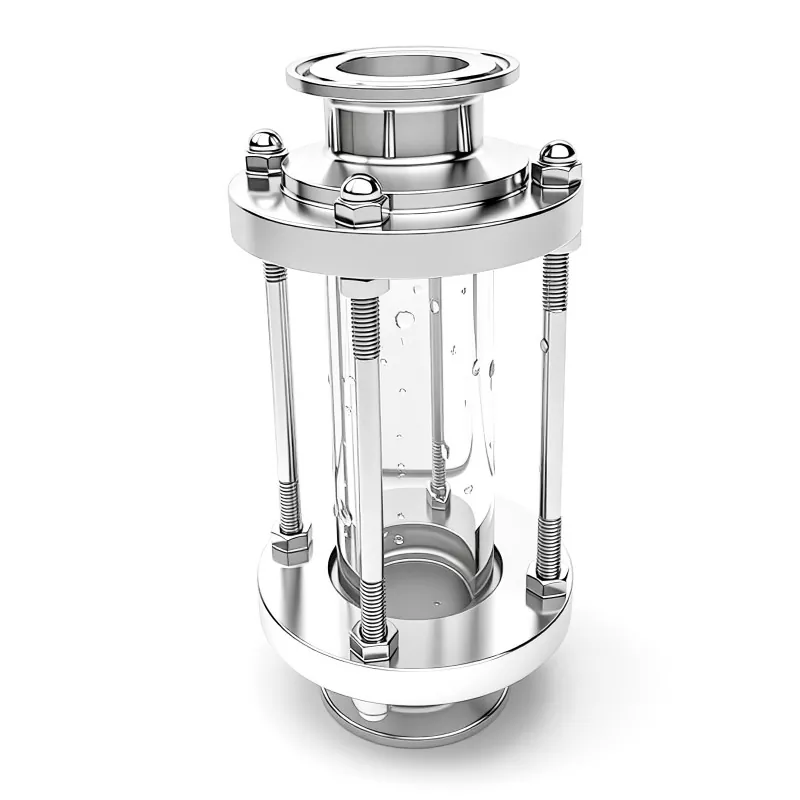

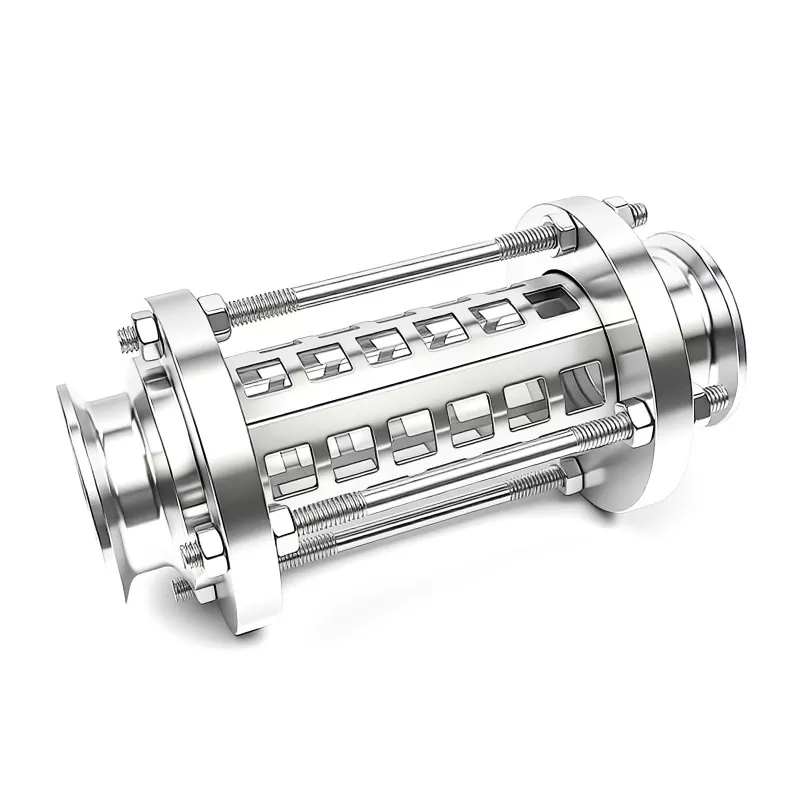

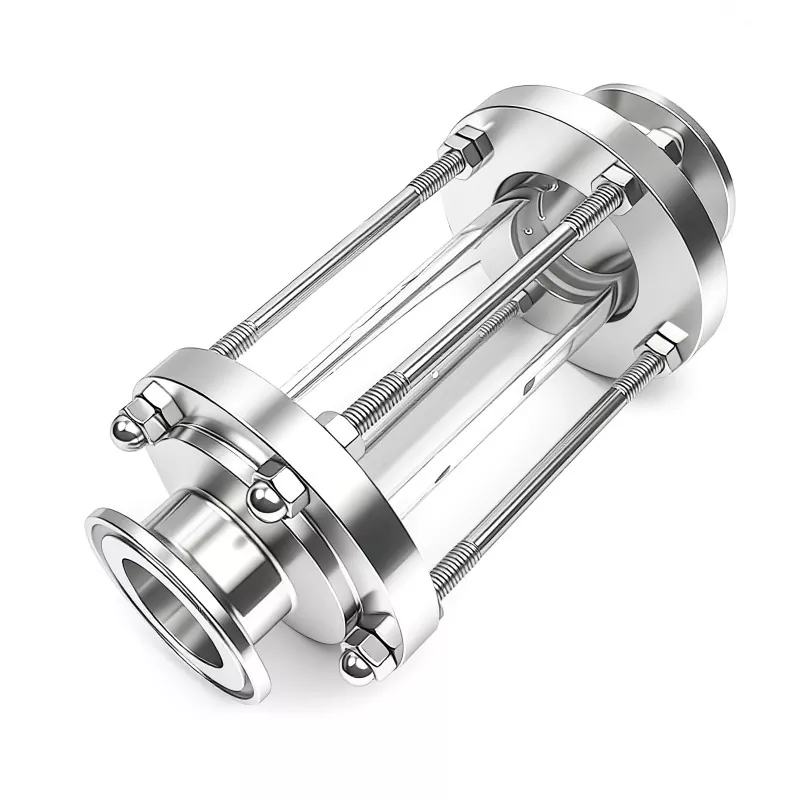

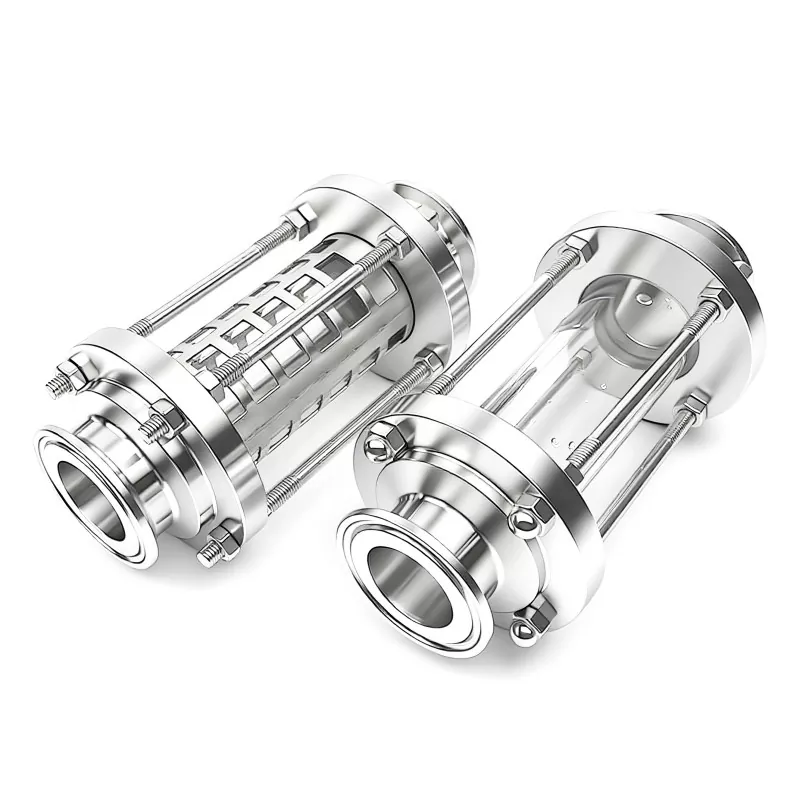

Kính ngắm vệ sinh Tri Kẹp hoạt động thông qua phần kính quan sát kín được lắp đặt giữa hai kết nối đường ống vệ sinh. Vỏ bằng thép không gỉ giữ kính borosilicate chắc chắn, đồng thời hệ thống gioăng tạo ra lớp đệm kín hợp vệ sinh giữa kính và các bộ phận kết nối. Với kết nối Tri-Clamp ở cả hai đầu, thiết bị có thể được tháo ra nhanh chóng để vệ sinh, kiểm tra hoặc thay thế mà không cần tháo gỡ phức tạp.
Có sẵn bằng thép không gỉ 304 và 316L, kính ngắm DINGYUE được sản xuất cho các ứng dụng yêu cầu khả năng làm sạch, chống ăn mòn và kiểm tra trực quan đáng tin cậy.
|
So sánh |
Kính ngắm vệ sinh Tri Kẹp |
Kính ngắm thông thường |
|
Mục đích chính |
Được thiết kế để giám sát đường ống hợp vệ sinh và hệ thống xử lý sạch |
Chủ yếu được sử dụng để quan sát trực quan cơ bản trong các dây chuyền công nghiệp nói chung |
|
Phương thức kết nối |
Kết nối Tri-Clamp để cài đặt và gỡ bỏ nhanh chóng |
Thông thường các kết nối ren, mặt bích hoặc cố định |
|
Thiết kế nội thất |
Bề mặt bên trong mịn màng với không gian chết giảm |
Có thể chứa các khu vực có ren hoặc cấu trúc bên trong không đồng đều |
|
Phương pháp làm sạch |
Hỗ trợ làm sạch CIP và bảo trì thường xuyên |
Khó làm sạch hơn trong chu kỳ sản xuất lặp đi lặp lại |
|
Tùy chọn vật liệu |
Thép không gỉ 304 / 316L với lớp hoàn thiện hợp vệ sinh |
Tùy chọn thép carbon thông thường hoặc thép không gỉ tiêu chuẩn |
|
Hệ thống niêm phong |
Cấu trúc đệm kín cấp thực phẩm/dược phẩm |
Thiết kế niêm phong công nghiệp chung |
|
BẢO TRÌ |
Dễ dàng thay thế các thành phần kính và miếng đệm |
Thường cần nhiều thời gian hơn để bảo trì |
|
Sử dụng điển hình |
Hệ thống thực phẩm, đồ uống, dược phẩm, công nghệ sinh học, độ tinh khiết cao |
Đường ống công nghiệp tổng hợp |
|
tham số |
Đặc điểm kỹ thuật |
|
Tên sản phẩm |
Kính ngắm vệ sinh Tri Kẹp |
|
Vật liệu |
Thép không gỉ 304/316L (1.4301/1.4404) |
|
Chất liệu kính |
Kính cường lực Borosilicate |
|
Kiểu kết nối |
Tri-Kẹp / Tri-Clover |
|
Kích thước có sẵn |
1/2" đến 6" (có sẵn kích thước tùy chỉnh) |
|
Tùy chọn đệm |
EPDM / PTFE / Silicon / FKM |
|
Áp suất làm việc |
Lên đến 10 Bar (145 PSI), tùy thuộc vào kích thước và cấu hình |
|
Phạm vi nhiệt độ |
-20°C đến +150°C |
|
Hoàn thiện bề mặt |
Ra bên trong 0,4 μm (có sẵn lớp hoàn thiện vệ sinh) |
|
Tuân thủ tiêu chuẩn |
Tiêu chuẩn vệ sinh 3-A, vật liệu đệm tuân thủ ASME BPE, FDA |
|
Ứng dụng |
Đường ống dẫn chất lỏng vệ sinh, thiết bị xử lý, hệ thống có độ tinh khiết cao |
Phần thủy tinh borosilicate trong suốt cho phép người vận hành kiểm tra trực tiếp tình trạng chất lỏng trong quá trình vận hành. Những thay đổi về hình thức chất lỏng, độ ổn định của dòng chảy hoặc bọt khí có thể được xác định nhanh chóng mà không cần mở hệ thống.
Không giống như các thiết kế kết nối cố định, cấu trúc Tri-Clamp cho phép tháo kính quan sát bằng cách nhả kẹp. Điều này giúp giảm thời gian bảo trì khi vệ sinh, thay thế vòng đệm hoặc kiểm tra tình trạng bên trong.
Bề mặt bên trong được gia công và đánh bóng để giảm khả năng lưu giữ cặn. Đường dẫn dòng chảy mượt mà hơn giúp giảm thiểu các khu vực có thể tích tụ cặn sản phẩm hoặc chất gây ô nhiễm.
Các vật liệu đệm, kích cỡ kết nối và loại thép không gỉ khác nhau có sẵn để phù hợp với các đặc tính chất lỏng và điều kiện vận hành khác nhau.
Kính quan sát cần xử lý cả việc kiểm tra bằng mắt và áp lực liên tục từ đường ống. DINGYUE sử dụng thủy tinh borosilicate cường độ cao có khả năng chống sốc nhiệt tốt để cải thiện độ bền trong quá trình thay đổi nhiệt độ và chu trình vệ sinh.
Hệ thống bịt kín được thiết kế xung quanh các bộ phận bằng kính, miếng đệm và thép không gỉ được khớp chính xác. Các vật liệu đệm có sẵn như EPDM, PTFE, Silicone và FKM cho phép khách hàng lựa chọn hiệu suất bịt kín phù hợp theo các môi trường hoạt động và môi trường khác nhau.

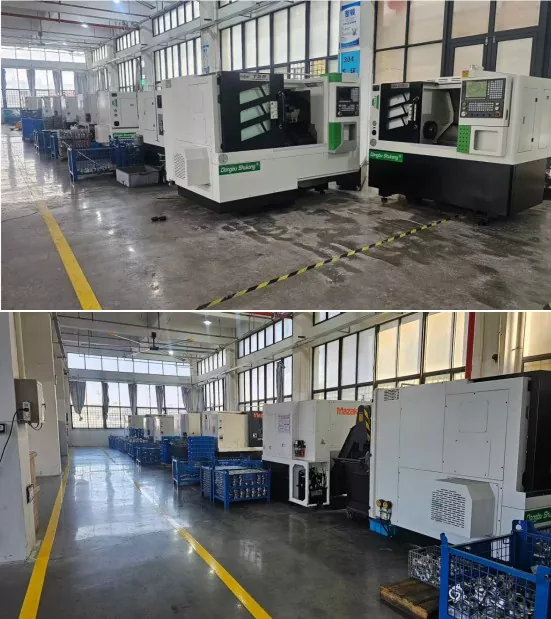

Trước khi giao hàng, mỗi kính quan sát đều được kiểm tra độ chính xác về kích thước, tình trạng bịt kín, chất lượng vật liệu và độ hoàn thiện bề mặt để đảm bảo hiệu suất ổn định sau khi lắp đặt.

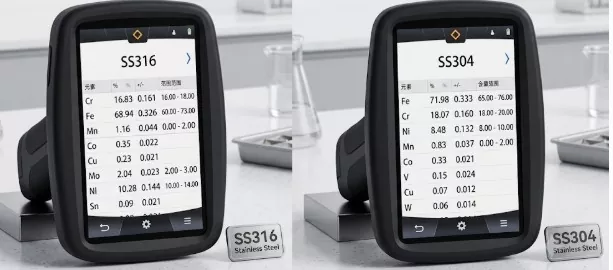

Lớp vật liệu ảnh hưởng đến khả năng chống ăn mòn và tuổi thọ.
Thép không gỉ 304 thường được lựa chọn cho các hệ thống thực phẩm và đồ uống nói chung.
Thép không gỉ 316L được ưa thích khi đường ống xử lý môi trường ăn mòn, chất lỏng dược phẩm hoặc các ứng dụng có độ tinh khiết cao.
Kích thước chính xác phải dựa trên tiêu chuẩn OD và Tri-Clamp của ống vệ sinh, thay vì chỉ dựa trên kích thước ống danh nghĩa.
Trước khi đặt hàng, hãy xác nhận:
· Đường kính ngoài của ống
· Thông số kỹ thuật kẹp
· Không gian lắp đặt
Các chất lỏng khác nhau yêu cầu vật liệu bịt kín khác nhau.
EPDM phù hợp với chất lỏng xử lý chung và gốc nước.
PTFE cung cấp khả năng kháng hóa chất tốt hơn cho các ứng dụng đòi hỏi khắt khe.
FKM thường được chọn cho môi trường có nhiệt độ cao hơn hoặc tiếp xúc với dầu.
Được sử dụng để kiểm tra hình thức chất lỏng, tình trạng dòng chảy và các hạt bất thường trong quá trình vận chuyển sữa, nước trái cây và đồ uống.
Áp dụng trong các hệ thống chất lỏng sạch, nơi cần có sự giám sát trực quan và bảo trì vệ sinh.
Giúp người vận hành giám sát dòng sản phẩm và duy trì điều kiện sản xuất ổn định.
Thích hợp để quan sát quá trình chuyển chất lỏng, quá trình trộn và điều kiện đường ống.
Được sử dụng trong các vòng làm mát chuyên dụng để theo dõi sự tuần hoàn chất làm mát và xác định các điều kiện dòng chảy bất thường.
