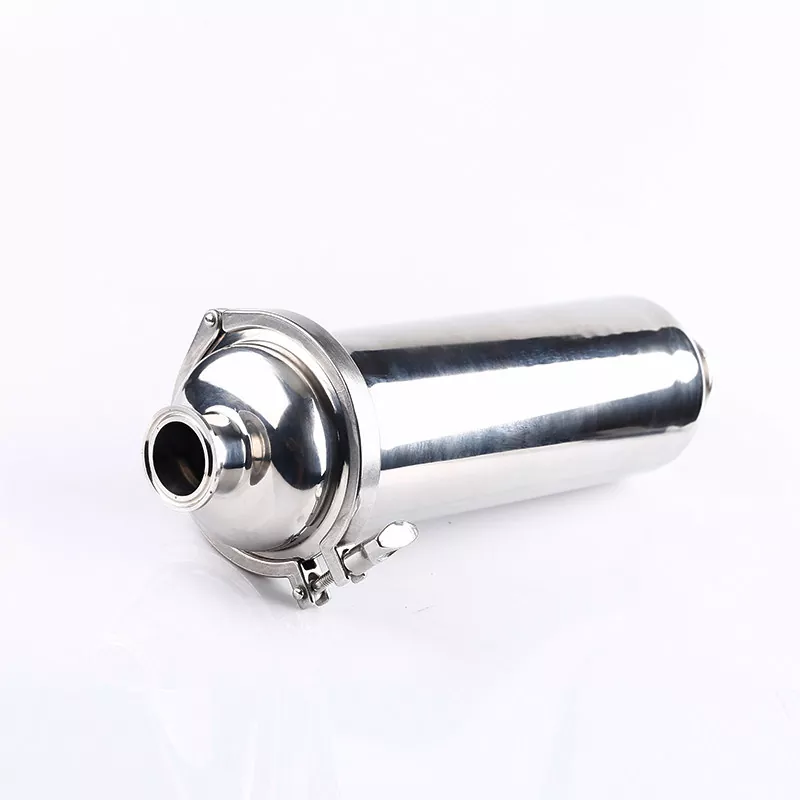

Trong hệ thống đường ống vệ sinh, các hạt không mong muốn từ nguyên liệu thô, đường ống hoặc thiết bị đầu nguồn có thể ảnh hưởng đến van, máy bơm, bộ trao đổi nhiệt và các bộ phận chính xác khác. Bộ lọc vệ sinh thẳng được lắp đặt trực tiếp vào đường ống để thu giữ các hạt rắn đồng thời cho phép chất lỏng chảy liên tục qua phần tử lọc bằng thép không gỉ. Cấu trúc xuyên suốt của nó giúp giảm lực cản dòng chảy so với các thiết kế bộ lọc truyền thống và phần tử bộ lọc có thể tháo rời giúp việc vệ sinh và thay thế định kỳ thuận tiện hơn. Với các tùy chọn kết nối Tri-Clamp, hàn và ren, bộ lọc có thể được tích hợp vào các hệ thống xử lý vệ sinh khác nhau, nơi yêu cầu độ sạch sẽ, hiệu quả bảo trì và vận hành đáng tin cậy.
|
tham số |
Thông số kỹ thuật |
|
Vật liệu |
Thép không gỉ SUS304 (1.4301) hoặc SUS316L (1.4404) |
|
Kiểu thiết kế |
Thiết kế nội tuyến thẳng, dễ dàng tháo rời để làm sạch các bộ phận. |
|
Phạm vi kích thước |
DN25 - DN100 (1" đến 4") |
|
Kiểu kết nối |
Tri-Clamp (Tiêu chuẩn), Weld-on hoặc Threaded |
|

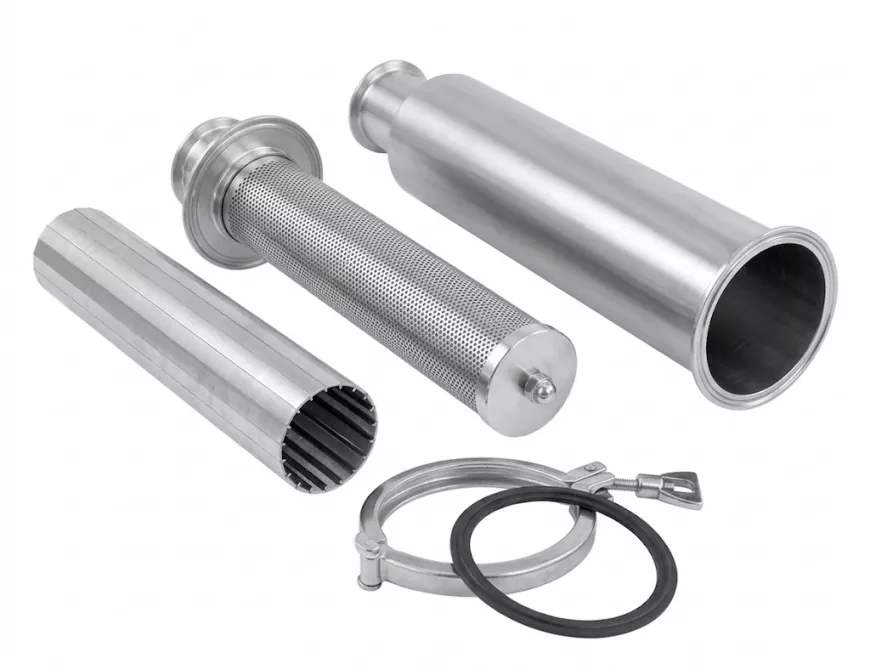

Phần tử lọc |
Ống lót bằng thép không gỉ đục lỗ + lưới thép không gỉ (Hai lớp) |
|
Kích thước mắt lưới / Micron |
20 lưới đến 400 lưới (hoặc các lỗ tấm đục lỗ tùy chỉnh từ 0,5mm đến 3 mm) |
|
Gioăng/Phớt |
EPDM (Tiêu chuẩn), Silicone hoặc FKM (Viton) - tuân thủ 100% FDA |
|
Sự tuân thủ |
3-A, ASME BPE, FDA, EHEDG |

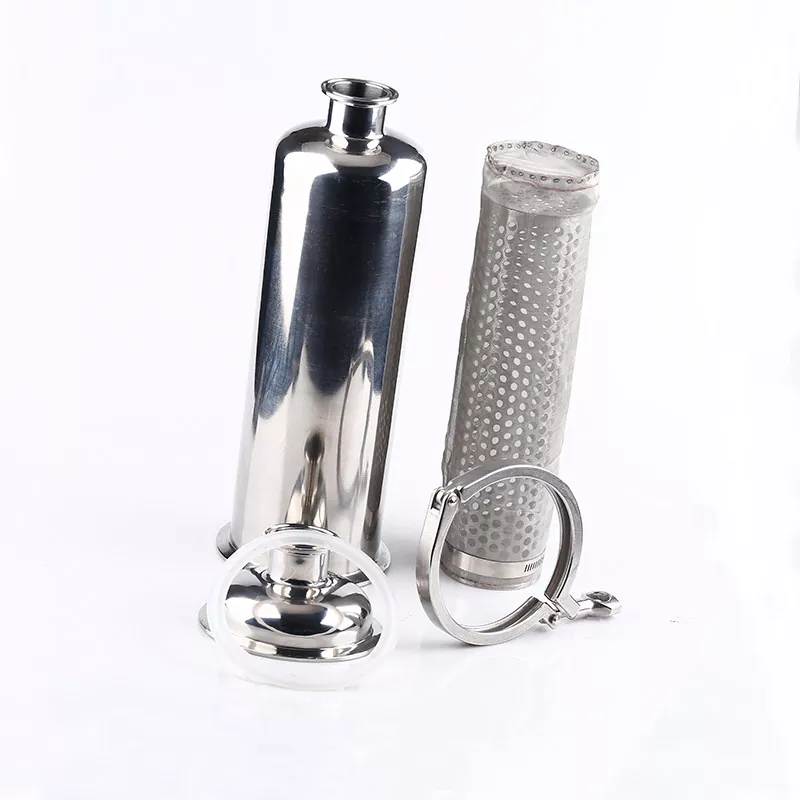

Dễ bảo trì được tích hợp vào thiết kế. Để làm sạch hoặc thay thế lưới:
1. Cô lập và giảm áp phần đường ống.
2. Nhả khớp nối thân ba kẹp mà không tháo bộ lọc ra khỏi đường dây chính.
3. Trích xuất phần tử lọc bên trong cho CIP tiêu chuẩn (Clean-in-Place) hoặc rửa thủ công.

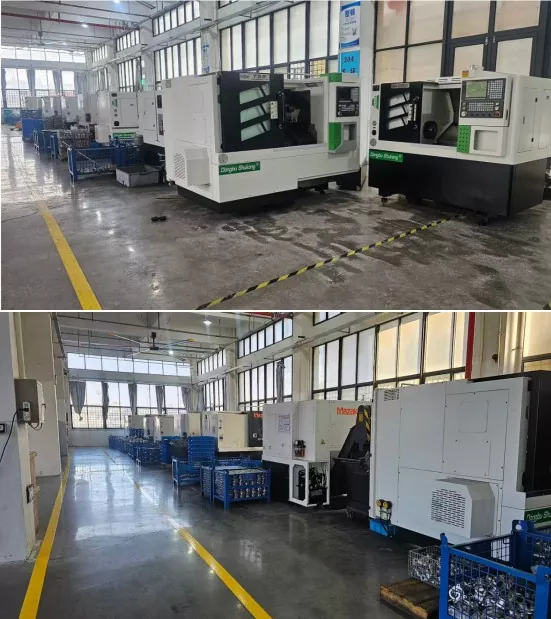

Mỗi thiết bị đều trải qua quá trình gia công CNC, hàn quỹ đạo và kiểm tra áp suất thủy tĩnh nghiêm ngặt trước khi xuất xưởng. Chúng tôi cung cấp 3.1 chứng chỉ kiểm tra vật liệu (MTC) và báo cáo kiểm tra độ nhám bề mặt để đảm bảo truy xuất nguồn gốc đầy đủ.
|
Tính năng so sánh |
Tấm đục lỗ & phần tử lưới |

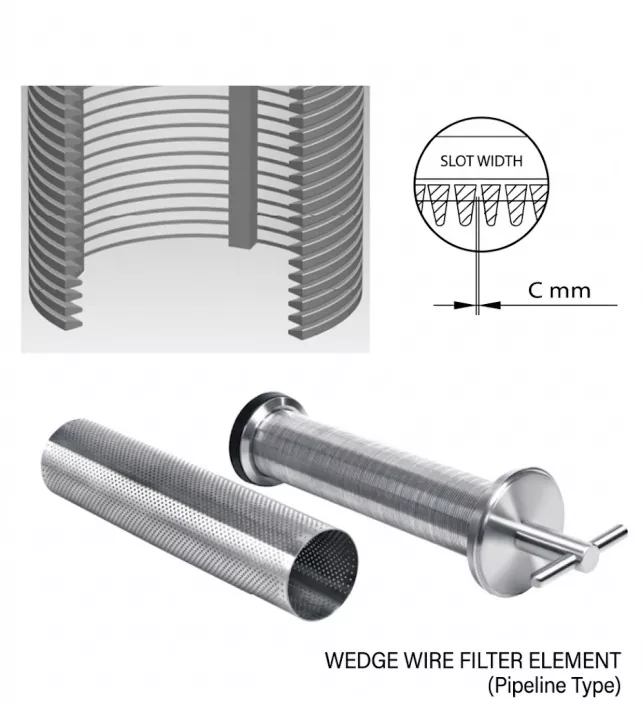

Phần tử màn hình dây nêm |
|
Kết cấu & Thiết kế |
Tấm thép không gỉ đục lỗ được cán và hàn thành hình trụ có mảng lỗ tròn. |
Dây định hình hình chữ V/hình thang chính xác được bọc và hàn để hỗ trợ các gân, tạo thành các khe liên tục. |
|
Chống tắc nghẽn & xả CIP |
Các cạnh lỗ cắt thẳng có thể bẫy các hạt. Các giao điểm lưới dệt có xu hướng thu thập các mảnh vụn truyền thông. |
Cấu hình khe chữ V: Thiết kế khe hở bên ngoài hẹp/rộng bên trong tạo ra sự tiếp xúc của các hạt một điểm, ngăn ngừa tắc nghẽn và tối ưu hóa quá trình rửa ngược CIP. |
|
Sức mạnh kết cấu và áp lực |
Phụ thuộc vào độ dày tấm; lưới dệt mịn dễ dàng biến dạng dưới áp suất chênh lệch trừ khi được hỗ trợ bởi lõi đục lỗ. |
Cấu trúc hoàn toàn bằng mối hàn chịu lực cao chịu được áp suất chênh lệch cao và tác động của chất lỏng có độ nhớt cao mà không bị biến dạng. |
|
Tỷ lệ diện tích mở và giảm áp suất |
Diện tích bề mặt hở thấp hơn (15% – 46%), dẫn đến khả năng cản chất lỏng cao hơn một chút. |
Định hướng khe liên tục tối đa hóa diện tích mở, đảm bảo giảm áp suất thấp và tốc độ dòng chảy cao. |
Là nhà sản xuất chuyên dụng về thiết bị vệ sinh, chúng tôi kết hợp độ chính xác kỹ thuật với dịch vụ chăm sóc khách hàng toàn diện:
Tùy chỉnh: Kích thước mắt lưới phù hợp (từ 20 lưới đến 400 lưới), chiều dài thân và kết nối đầu cuối.
Hậu cần toàn cầu: Gửi hàng nhanh chóng với bao bì an toàn cấp xuất khẩu.
Hỗ trợ tận tâm: hỗ trợ kỹ thuật 24/7, hướng dẫn lắp đặt và có sẵn các miếng đệm và màn chắn dự phòng.
Đáp: Bộ lọc góc chuyển hướng dòng chảy 90 độ (lý tưởng cho khuỷu tay), trong khi bộ lọc vệ sinh thẳng cho phép chất lỏng đi vào và thoát ra dọc theo cùng một trục thẳng, bảo toàn hướng đường và giảm thiểu lực cản dòng chảy.
Trả lời: Có, chúng tôi cung cấp các tùy chọn màn hình giảm áp suất thấp và bộ điều hợp đầu cuối tùy chỉnh phù hợp với các thiết bị phân phối làm mát dòng chảy cao (CDU)
Trả lời: Đối với các kích thước tiêu chuẩn (chẳng hạn như bộ lọc thẳng Tri-Kẹp 1,5 ", 2" và 3 "), chúng tôi giữ một lượng hàng tồn kho lớn và có thể giao hàng trong vòng 3 đến 5 ngày làm việc. Đối với các đầu kết nối tùy chỉnh hoặc yêu cầu lưới cụ thể, quá trình sản xuất thường mất 1 đến 2 tuần.
Trả lời: Có, hoàn toàn có. Chúng tôi cung cấp lưới thép không gỉ thay thế riêng lẻ và ống lót đục lỗ. Mua riêng các bộ phận dự phòng giúp giảm chi phí bảo trì dài hạn cho nhà máy của bạn mà không cần phải thay thế toàn bộ thân bộ lọc.
CMM có độ chính xác cao của chúng tôi sử dụng phần mềm thông minh để thực hiện quét 3D đầy đủ và kiểm tra kích thước trên các bề mặt phức tạp và dung sai chặt chẽ. Quy trình kiểm tra nghiêm ngặt này ngăn chặn mọi sai lệch hình học, đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn chính xác.
