Thường xuyên phải tiếp cận bên trong bể trong quá trình làm sạch, kiểm tra, lấy mẫu và bảo trì thiết bị. Nắp hố ga hợp vệ sinh cung cấp điểm truy cập này đồng thời giúp duy trì môi trường xử lý sạch sẽ và được kiểm soát.

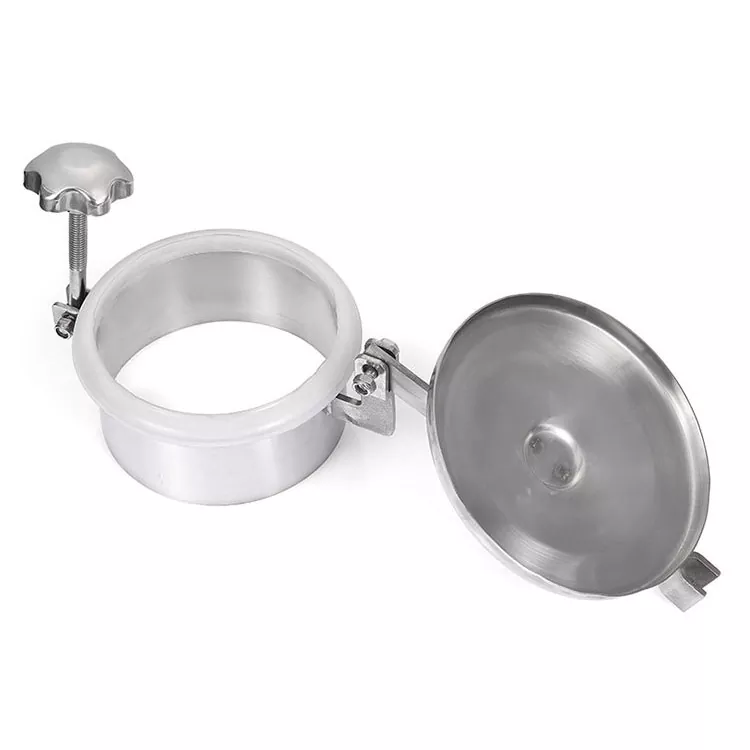

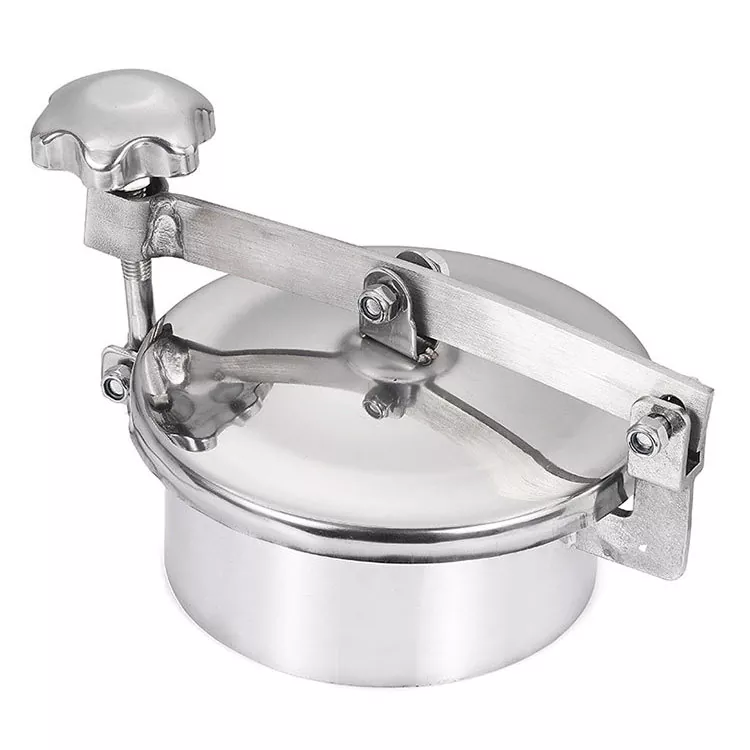

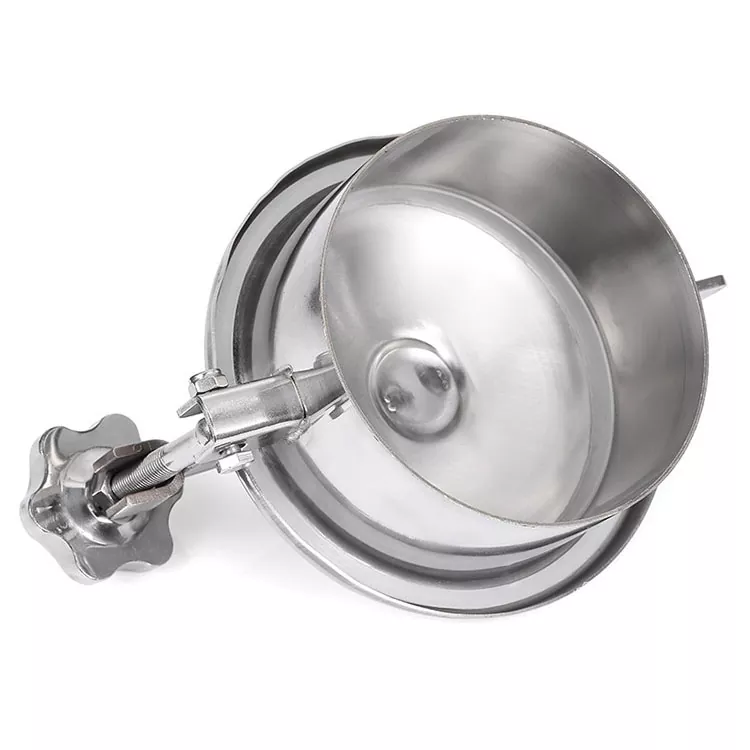

Không giống như đường dẫn của bình áp lực, Nắp hố ga vệ sinh không áp suất được phát triển cho các bể chứa khí quyển hoặc áp suất thấp, nơi người vận hành cần đóng mở nhanh chóng trong quá trình vận hành hàng ngày. Vỏ bằng thép không gỉ, miếng đệm vệ sinh và cấu trúc khóa an toàn phối hợp với nhau để tạo ra một lối vào kín, dễ vận hành và bảo trì đơn giản.
Với các tùy chọn về vật liệu SS304 và SS316L, các loại miếng đệm khác nhau và kích thước tùy chỉnh, nó có thể phù hợp với nhiều loại bồn vệ sinh khác nhau được sử dụng trong thực phẩm, đồ uống, sữa, dược phẩm và các hệ thống xử lý vệ sinh khác.
|
Loại |
Thông số kỹ thuật |
Chi tiết & Tiêu chuẩn kỹ thuật |
|
Giới hạn kích thước và hoạt động |
Phạm vi kích thước danh nghĩa (DN) |
Tiêu chuẩn: DN200 đến DN600 (8" đến 24") Kích thước tùy chỉnh lên tới DN800 có sẵn theo yêu cầu |
|
|
Áp suất làm việc và nhiệt độ |
Xếp hạng áp suất: Ứng dụng không áp suất / Khí quyển (Tối đa 0,2–0,5 bar / 2,9–7,2 psi đối với độ kín bụi và tia nước) Nhiệt độ hoạt động: -20°C đến +150°C (-4°F đến 302°F) (Phụ thuộc vào miếng đệm) |
|
Thông số vật liệu |
Thân kim loại (Khung & Bìa) |
Thép không gỉ 304 (1.4301): Các ứng dụng chế biến thực phẩm, đồ uống và sữa tiêu chuẩn Thép không gỉ 316L (1.4404): Dược phẩm, quy trình sinh học và môi trường ăn mòn có độ tinh khiết cao |
|
|
Vật liệu đệm kín |
Silicone (Tiêu chuẩn): Độ đàn hồi tuyệt vời và phạm vi nhiệt độ rộng (-50°C đến +180°C) EPDM / Viton (FKM) / NBR: Yêu cầu về khả năng chịu hóa chất, hơi nước hoặc dầu Tuân thủ: Tất cả các miếng đệm đều tuân thủ FDA 21 CFR 177.2600 & USP Loại VI |
|
|
Tiêu chuẩn & Tuân thủ |
Tuân thủ Tiêu chuẩn vệ sinh 3-A, hướng dẫn ASME BPE, EHEDG và tuân thủ FDA đối với bề mặt tiếp xúc với sản phẩm |
|
Đặc điểm kết cấu và thiết kế |
Tùy chọn xử lý và đóng cửa |
Núm tay: Núm nhựa tiện dụng hoặc bánh xe hình sao bằng thép không gỉ 304/316 Cơ chế bản lề: Thiết kế mở xoay mượt mà với chốt định vị luôn mở tùy chọn |
Cảnh báo an toàn: Luôn xác minh rằng áp suất bên trong bể bằng áp suất khí quyển trước khi nới lỏng tay quay. Không bao giờ mở dưới áp lực.
Thao tác: Xoay tay quay tiện dụng ngược chiều kim đồng hồ để nhả ra, sau đó xoay mở nắp. Để bịt kín, hãy căn chỉnh nắp và siết chặt bằng tay theo chiều kim đồng hồ.
1. Làm sạch miếng đệm và rãnh đệm trong mỗi chu kỳ làm sạch bể.
2. Định kỳ kiểm tra vòng đệm đàn hồi xem có bị mòn, cứng hoặc nứt không.
3. Thay thế các miếng đệm bị hỏng ngay lập tức để duy trì hiệu suất không bị rò rỉ.

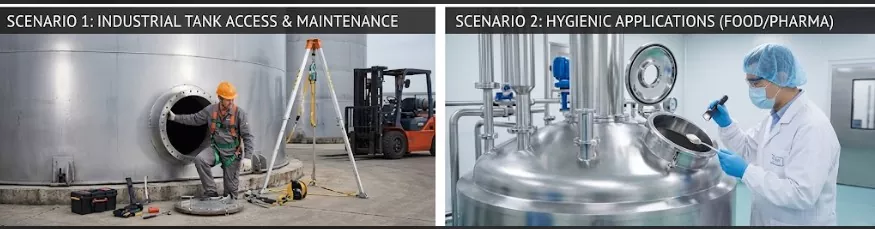

Lối vào tàu: Đóng vai trò là cửa dịch vụ chính (cửa vào) để kỹ thuật viên đi vào bể chứa, bồn vệ sinh và mạng lưới ngầm để lắp đặt, rửa kỹ và sửa chữa bên trong.
Nạp và lấy mẫu thành phần: Trong chế biến thực phẩm, đồ uống, dược phẩm và hóa chất tinh khiết, Nắp hố ga vệ sinh không áp suất cung cấp khả năng mở thuận tiện cho việc định lượng nguyên liệu thô, kiểm tra trực quan và lấy mẫu chất lượng.
Chiếu sáng kiểm tra: Mở đường dẫn trong quá trình vệ sinh hoặc bảo trì cho phép ánh sáng tự nhiên chiếu vào bên trong bể, cải thiện tầm nhìn cho nhân viên bảo trì.
Thông gió an toàn: Kết nối với các ống dẫn khí bên ngoài hoặc tạo điều kiện cho luồng không khí tự nhiên trong quá trình bảo trì nhằm ngăn chặn sự tích tụ khí và đảm bảo môi trường thở an toàn cho các hoạt động bên trong bể.
Bảo vệ quá áp & Phòng chống cháy nổ: Các mẫu chuyên dụng (như giảm áp khẩn cấp hoặc nắp hố ga vệ sinh không áp suất) hoạt động như van an toàn tự động xả áp suất dư thừa trong quá trình giãn nở nhiệt hoặc tăng đột ngột áp suất, bảo vệ bình khỏi bị vỡ.
Ứng dụng vệ sinh & vệ sinh: Được lắp đặt rộng rãi trên các hệ thống thực phẩm, đồ uống, sữa, dược phẩm và kỹ thuật sinh học (thường có kích thước trong khoảng DN150–DN600). Được thiết kế với nội thất không có kẽ hở, vòng đệm có độ nguyên vẹn cao và bề mặt dễ lau chùi để tích hợp liền mạch với máy bơm và bình chứa hợp vệ sinh.
Trả lời: Không. Mẫu này được thiết kế nghiêm ngặt cho các bể không chịu áp lực (khí quyển). Đối với các ứng dụng chịu áp suất, vui lòng hỏi về Dòng Manway áp suất của chúng tôi.
Trả lời: Silicon cấp thực phẩm đạt tiêu chuẩn. Các tùy chọn EPDM, PTFE và FKM/Viton được cung cấp theo yêu cầu dựa trên khả năng tương thích hóa học.
Trả lời: Vòng cổ/đế mặt bích được hàn trực tiếp vào miệng bể bởi thợ hàn có trình độ.
